Operating System Concepts - (13)

Disk Management and Scheduling

Disk Structure

• Logical block
  • 디스크의 외부에서 보는 디스크의 단위 정보 저장 공간들
  • 주소를 가진 1차원 배열처럼 취급
  • 정보를 전송하는 최소 단위
• Sector
  • Logical block이 물리적인 디스크에 매핑된 위치
  • Sector 0은 최외곽 실린더의 첫 트랙에 있는 첫 번째 섹터이다.
  • Logical Block과 Sector는 매핑되어 있음. 0번 섹터는 무조건 부팅과 관련된 데이터 저장.

Disk Management

• Physical Formatting (low-level formatting)
  • 디스크를 컨트롤러가 읽고 쓸 수 있도록 섹터들로 나누는 과정
  • 각 섹터는 header + data(512bytes) + trailer로 구성
  • header와 trailer는 sector number, ECC(Error-Correcting Code) 등의 정보가 저장되며 controller가 직접 접근 및 운영.
• Partitioning
  • 디스크를 하나 이상의 실린더 그룹으로 나누는 과정
  • OS는 이것을 독립적인 disk로 취급함 (logical disk)
• Logical Formatting
  • 파일 시스템을 만드는 것
  • FAT, inode, free space등의 구조 포함
• Booting
  • ROM에 있는 “small bootstrap loader”의 실행 (CPU의 instruction 형태로 실행됨.)
  • sector 0(boot block)을 memory에 load하여 실행
  • sector 0은 “full Bootstrap loader program”
  • OS를 디스크에서 load하여 실행

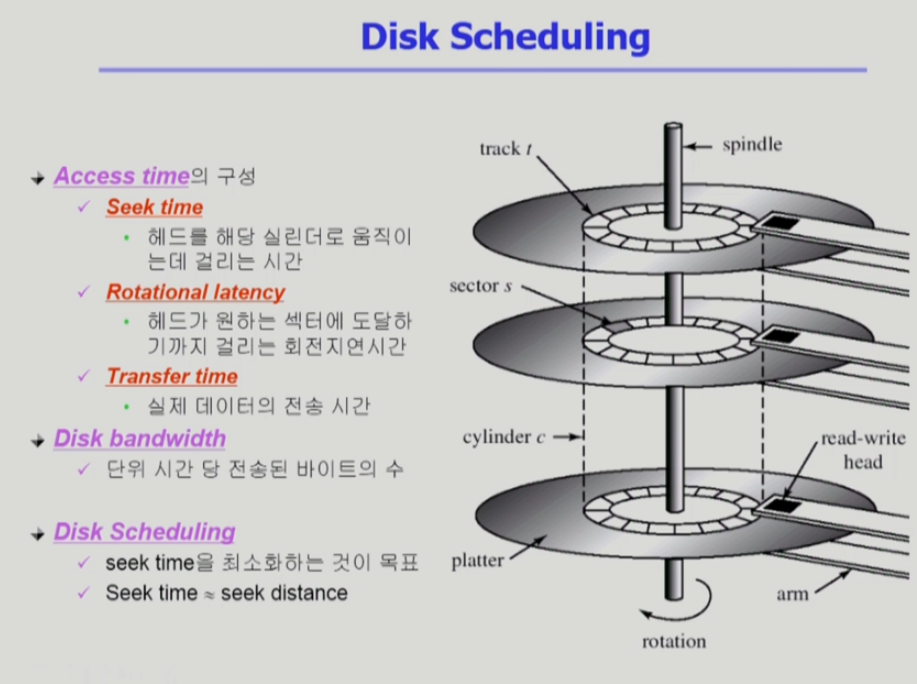

Disk Scheduling

• Access time의 구성
  • Seek time
    • 같은 트랙에 위치하는 것을 실린더라고 하는데, 해당 실린더로 헤드를 움직이는 데 걸리는 시간을 의미한다.
  • Rotational latency
    • seek time보다 1/10정도의 적은 시간 소요
  • Transfer time
    • 실제 데이터의 전송 시간. 매우 작은 시간 소요
• Disk bandwidth
  • 단위 시간 당 전송된 바이트의 수
• Disk Scheduling
  • seek time을 최소화하는 것이 목표 (디스크 접근 시간이 거의 seek time에 따라 좌우되기 때문에)
  • seek time = seek distance

Disk Scheduling Algorithm

큐에 다음과 같은 실린더 위치의 요청이 존재하는 경우 디스크 헤드 53번에서 시작한 각 알고리즘의 수행 결과는? (실린더 위치는 0-199) 98, 183, 37, 122, 14, 124, 65, 67

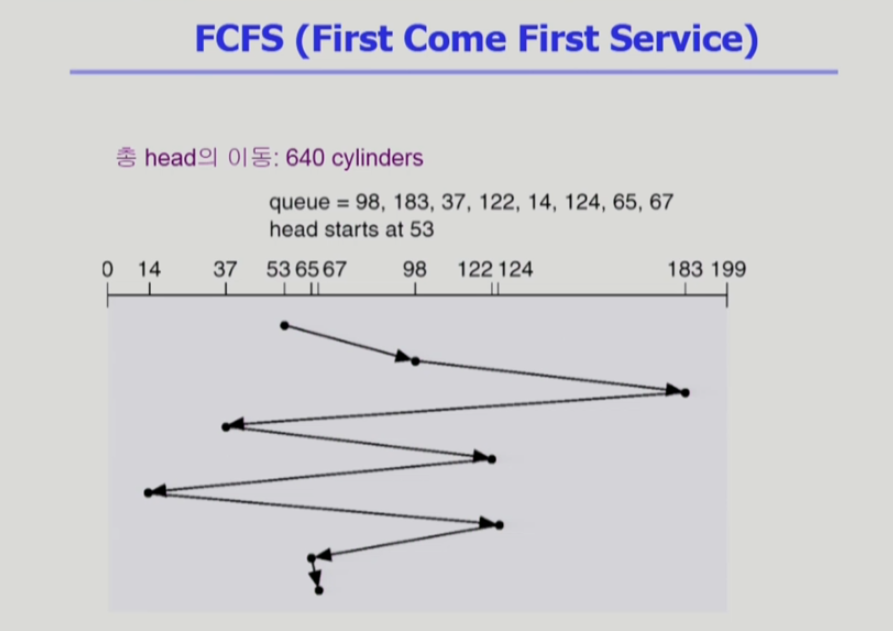

1. FCFS

• 처음부터 순서대로 진행
• 디스크가 상당히 많이 이동하는 것을 볼 수 있음.
• 비효율적

2. SSTF (Shortest Seek Time First)

• head의 위치에서 가장 가까운 요청부터 처리. (seek time이 가장 적기 때문에)
• 디스크 헤드의 이동거리는 줄어들지만 starvation 문제 발생 가능성 높음.

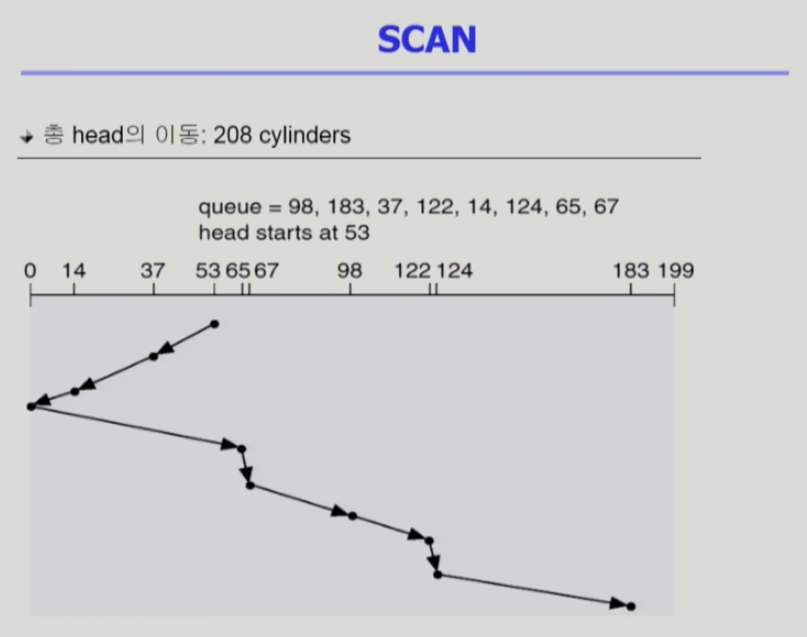

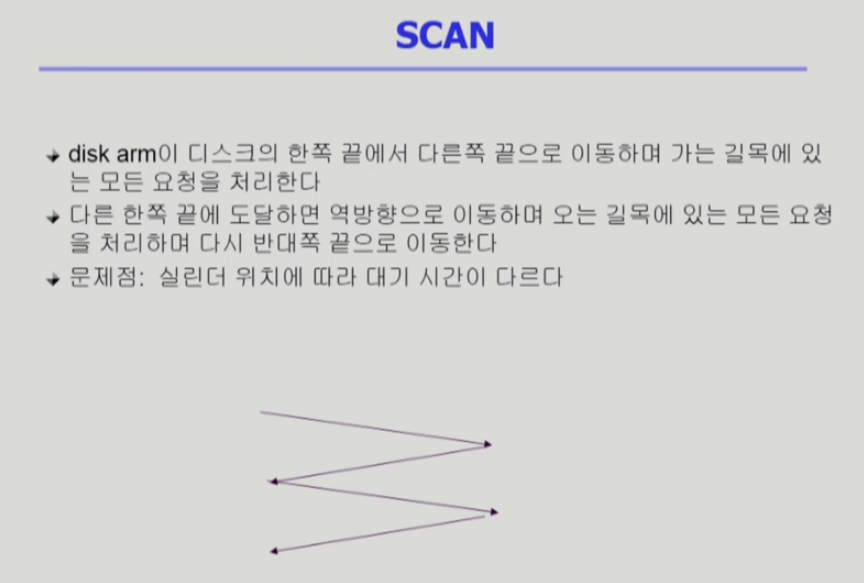

3. SCAN (= elevator scheduling)

• disk arm이 디스크의 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 골목에 있는 모든 요청을 처리한다.
• 다른 한쪽의 끝에 도달하면 역방향으로 이동하며 오는 길목에 있는 모든 요청을 처리하며 다시 반대쪽 끝으로 이동한다.
• 문제점 : 실린더 위치에 따라 대기 시간이 다르다.
• 엘레베이터 작동 원리에 비유함.

4. C-SCAN (circular scan)

• 헤드가 한쪽 끝에서 다른쪽 끝으로 이동하며 가는 길목에 있는 모든 요청을 처리
• 다른쪽 끝에 도달했으면 요청을 처리하지 않고 곧바로 출발점으로 다시 이동
• SCAN보다 균일한 대기 시간을 제공한다.

  5. N-SCAN

• SCAN의 변형 알고리즘
• 일단 arm이 한 방향으로 움직이기 시작하면 그 시점 이후에 도착한 job은 되돌아올 때 service

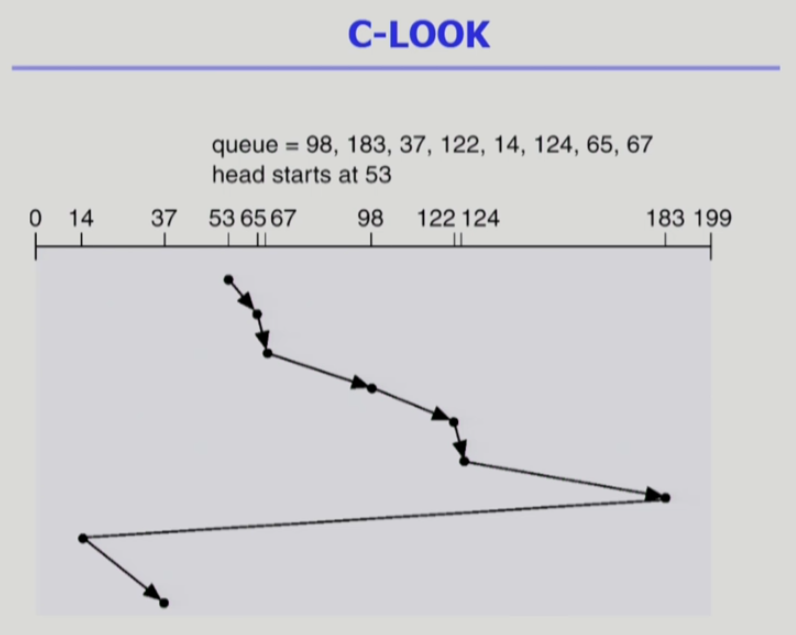

6. LOOK, C-LOOK

• SCAN이나 C-SCAN은 헤드가 디스크 끝에서 끝으로 이동
• LOOK과 C-LOOK은 헤드가 진행 중이다가 그 방향에 더 이상 기다리는 요청이 없으면 헤드의 이동방향을 즉시 반대로 이동한다.

Disk Scheduling Algorithm의 결정

• SCAN, C-SCAN 및 그 응용 알고리즘은 LOOK, C-LOOK 등이 일반적으로 디스크 입출력이 많은 시스템에서 효율적인 것으로 알려져 있음.
• file의 할당 방법에 따라 디스크 요청이 영향을 받음.
• 디스크 스케쥴링 알고리즘은 필요할 경우 다른 알고리즘으로 쉽게 교체할 수 있도록 OS와 별도의 모듈로 작성되는 것이 바람직하다.

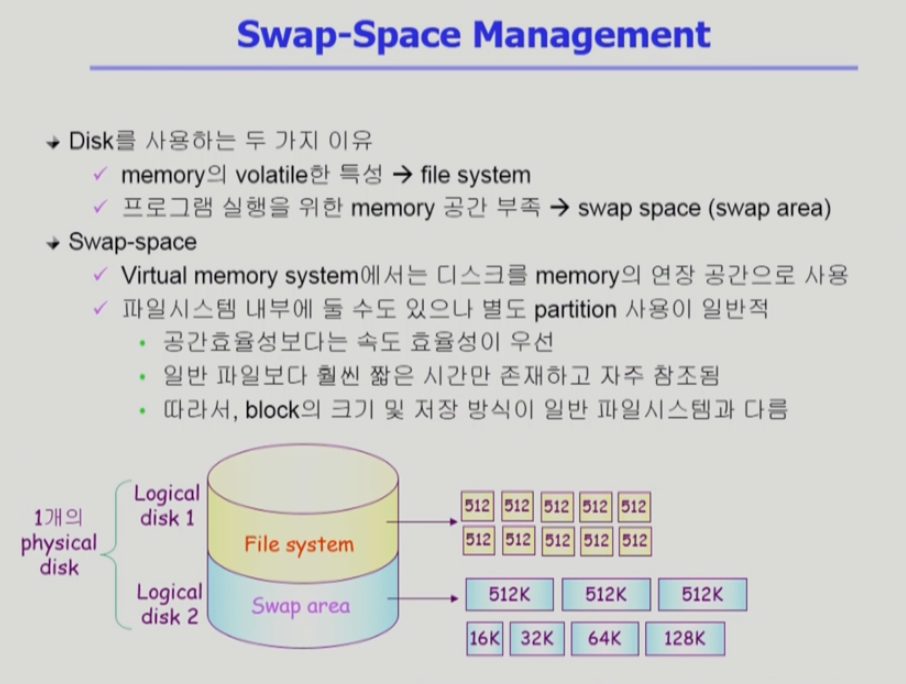

Swap-Space Management

• 메모리가 휘발성인 특성을 가지고 있기 때문에 비휘발성인 디스크를 사용하는 것
• 메모리의 공간이 부족하기 때문에 메모리의 연장 공간으로 SWAP Space를 할당하여 사용함.
• Swap-space
  • 물리적인 디스크를 파티셔닝하여 논리적인 디스크를 만든 후 그 논리적인 디스크 하나를 swap으로 할당하는 것.
  • 보통 큰 단위의 데이터를 올리고 내리면서 짧은 시간에 빠르게 서비스를 사용함. (512K)

RAID

• RAID (Redundant Array of Independent Disks)
  • 여러 개의 디스크를 묶어서 사용
• RAID의 사용 목적
  • 디스크 처리 속도 향상
    • 여러 디스크에 block의 내용을 분산 저장
    • 병렬적으로 읽어 옴 (interleaving, striping)
  • 신뢰성 (reliability) 향상
    • 동일 정보를 여러 디스크에 중복 저장
    • 하나의 디스크가 고장(failure) 시 다른 디스크에서 읽어옴(Mirroring, shadowing)
    • 단순한 중복 저장이 아니라 일부 디스크에 parity를 저장하여 공간의 효율성을 높일 수 있다.

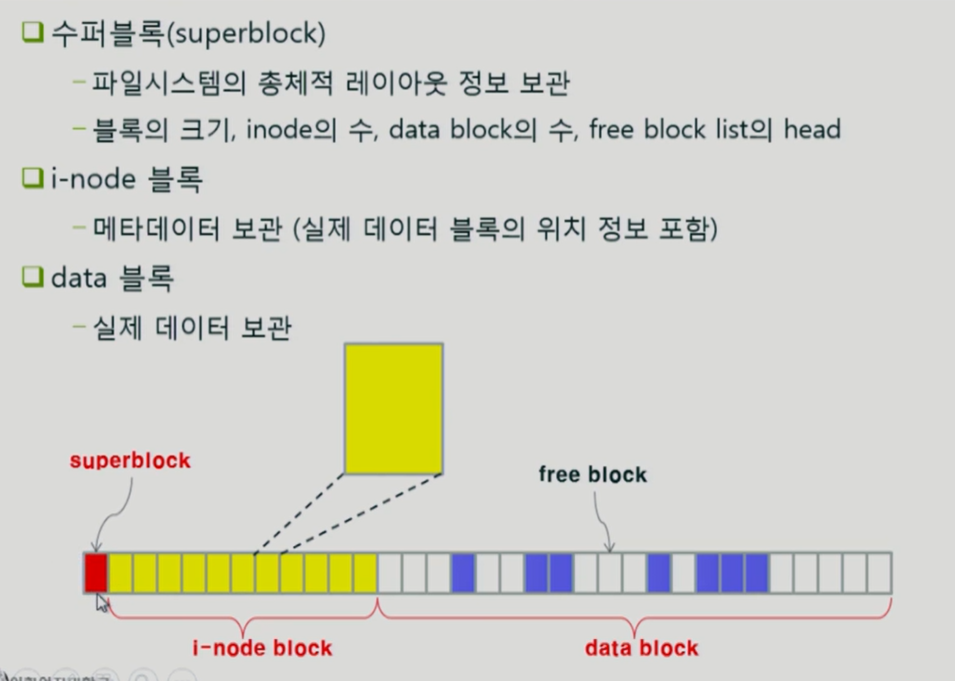

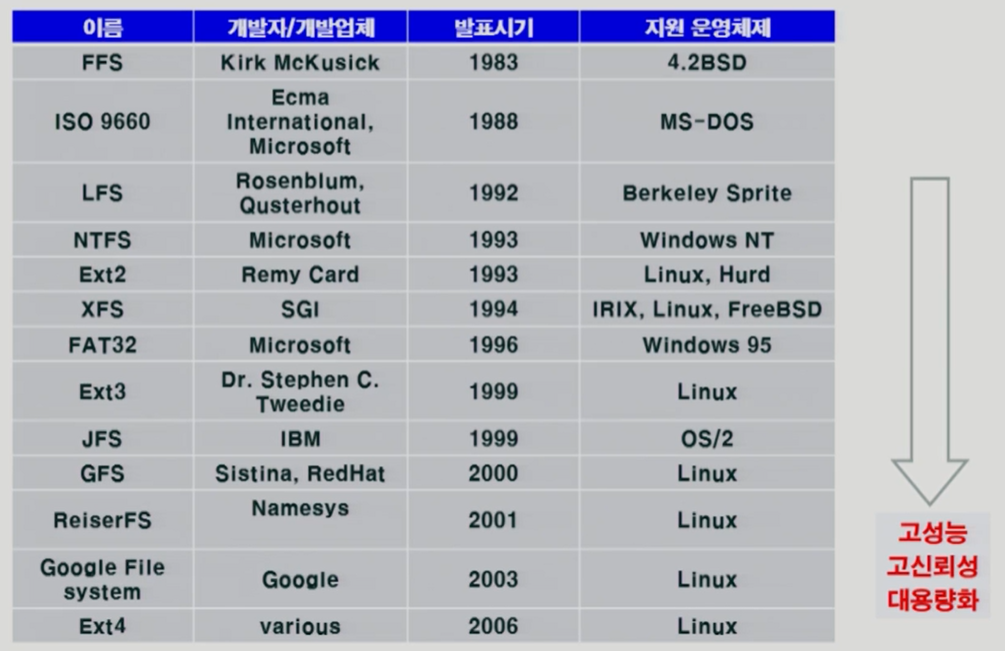

UNIX 파일 시스템

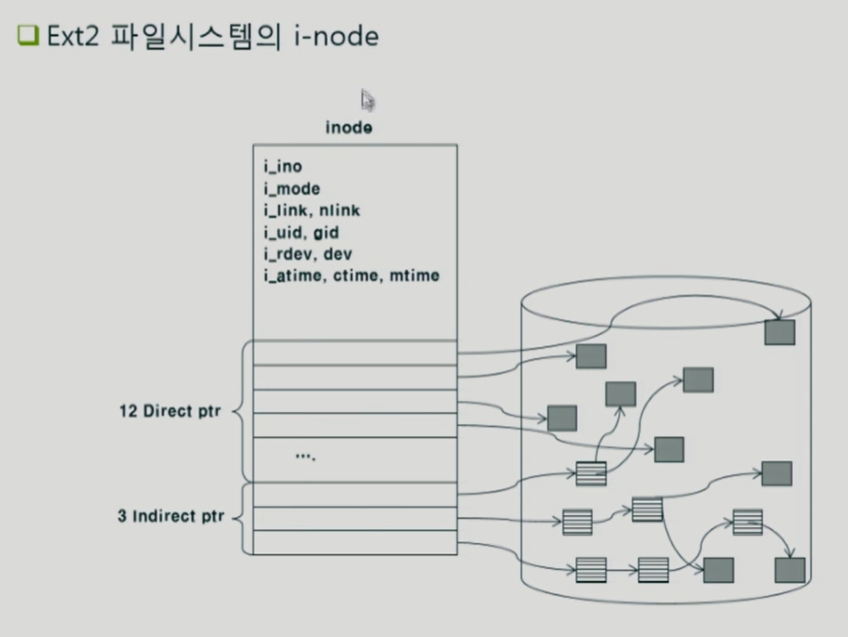

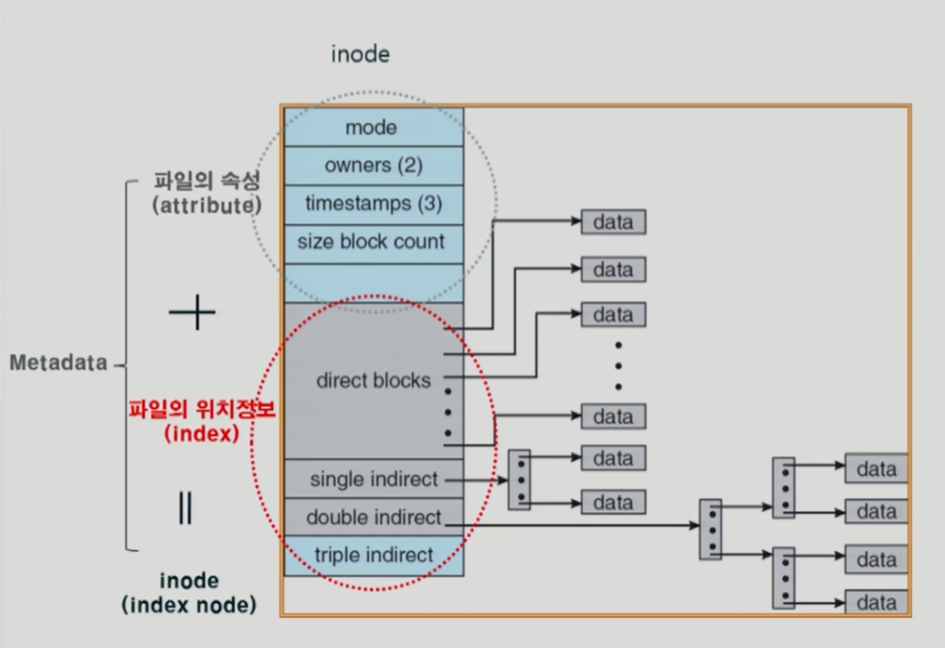

• inode에는 메타데이터 정보를 보관하고 있다.
• 현재 가장 많이 사용되는 파일시스템은 EXT4이다.

현재 가장 많이 사용되는 파일시스템은 EXT4이다.

• indirect pointer는 큰 파일을 지원하기 위해서이다.

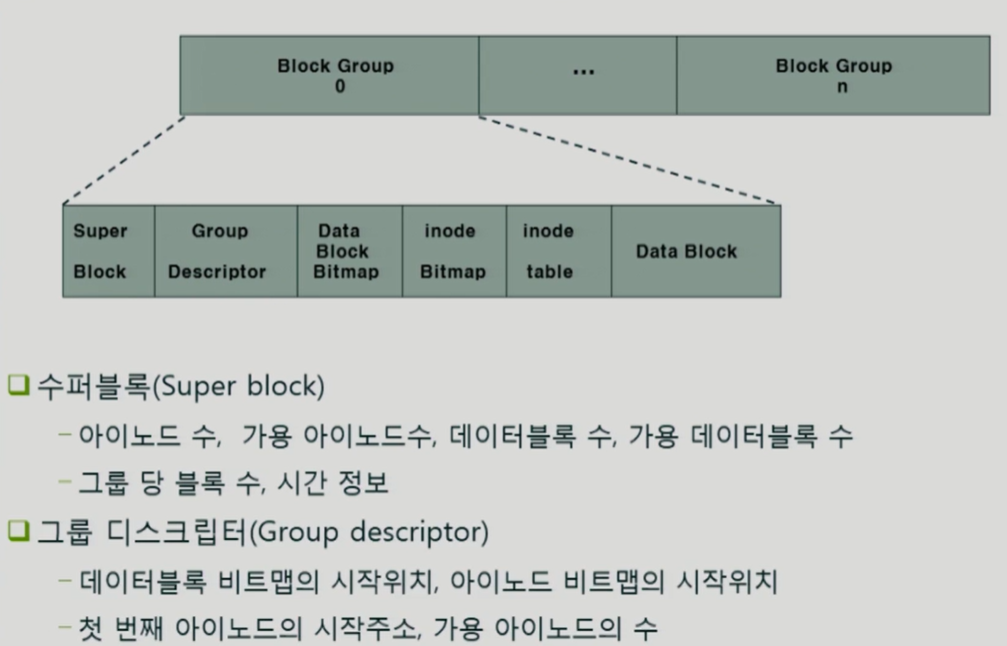

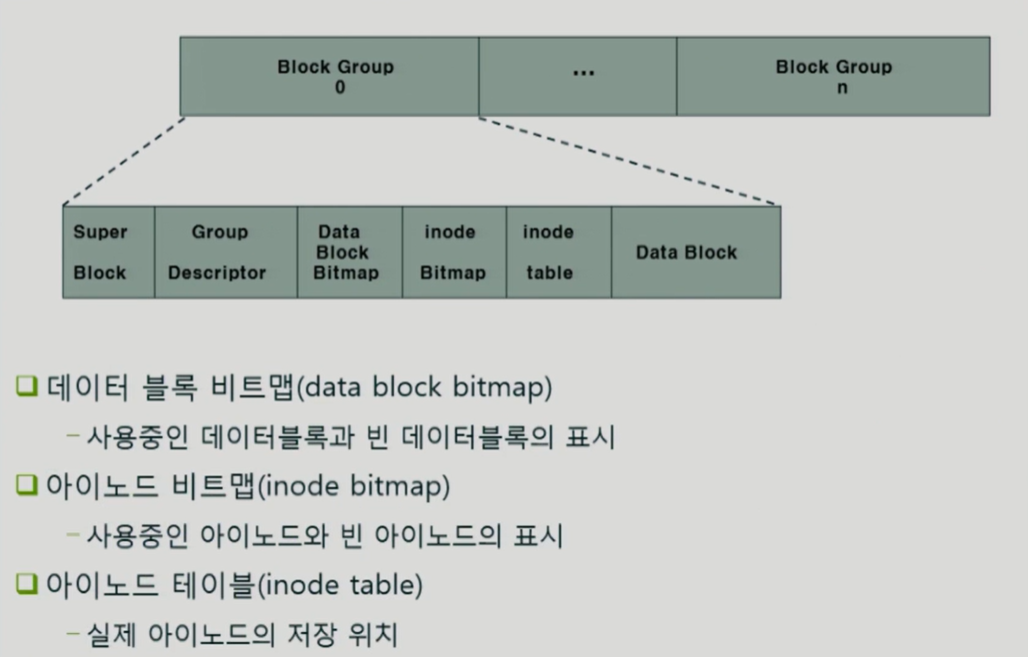

• 원래 파일에 접근하기 위해서는 메타데이터에 접근하고, 실제 파일에 접근하는데 i-node block과 data block을 왔다갔다하는 것은 디스크 헤더가 많이 움직인다. 이러한 단점을 보완하기 위해서 블록의 그룹화가 나왔다.

• 그룹에 대한 총체적인 정보를 담고 있는 것이 Group descriptor이다.
• 사용적인 블록과 비어있는 그룹은 block bitmap으로 구분한다.

Ext4 파일시스템

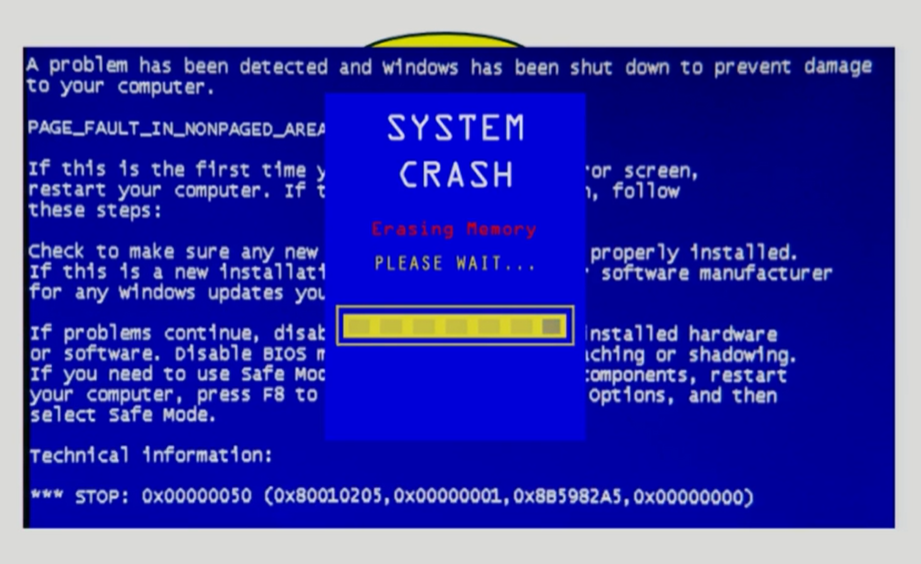

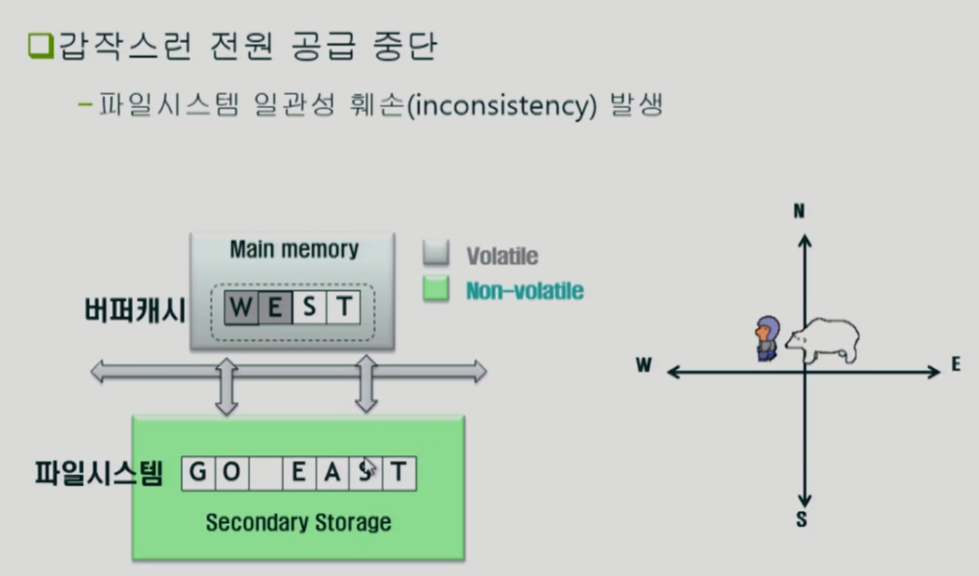

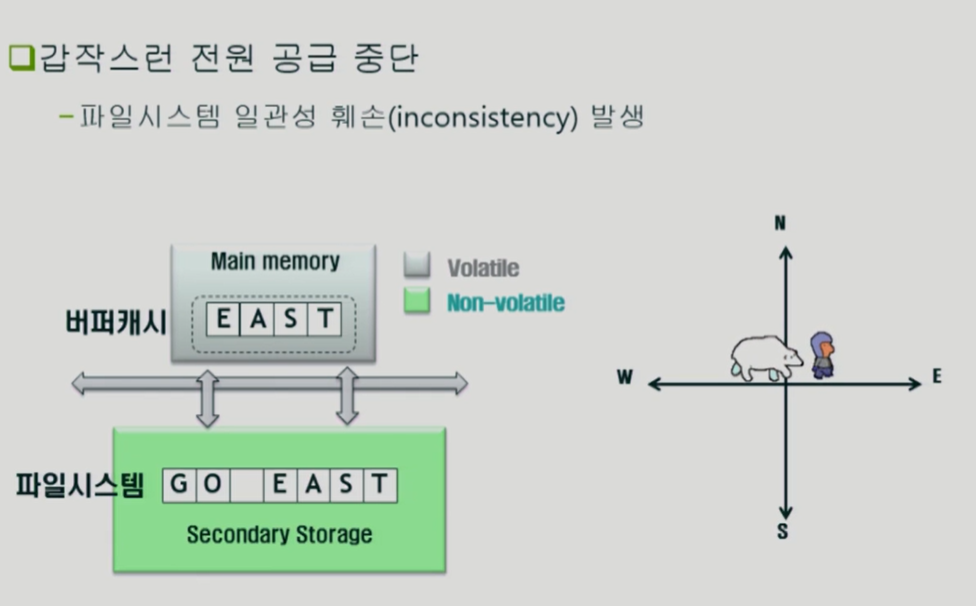

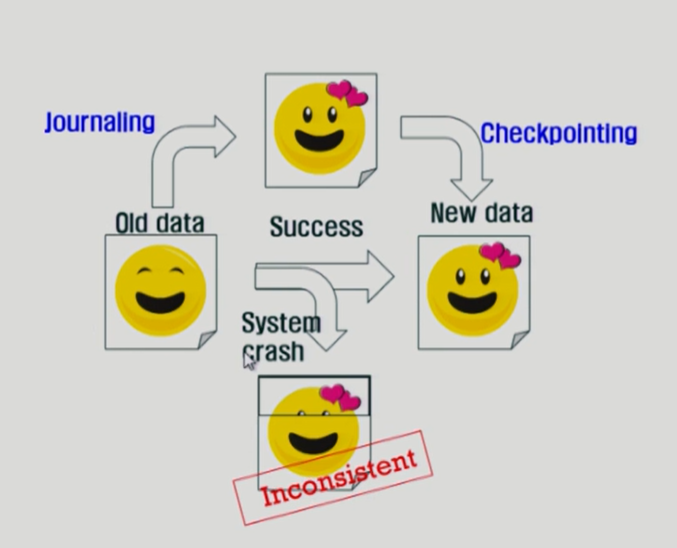

What happened?

• 버퍼캐시는 휘발성
• 전원이 나가서 메모리의 내용이 휘발되면 파일시스템의 내용이 깨질 수 있다.

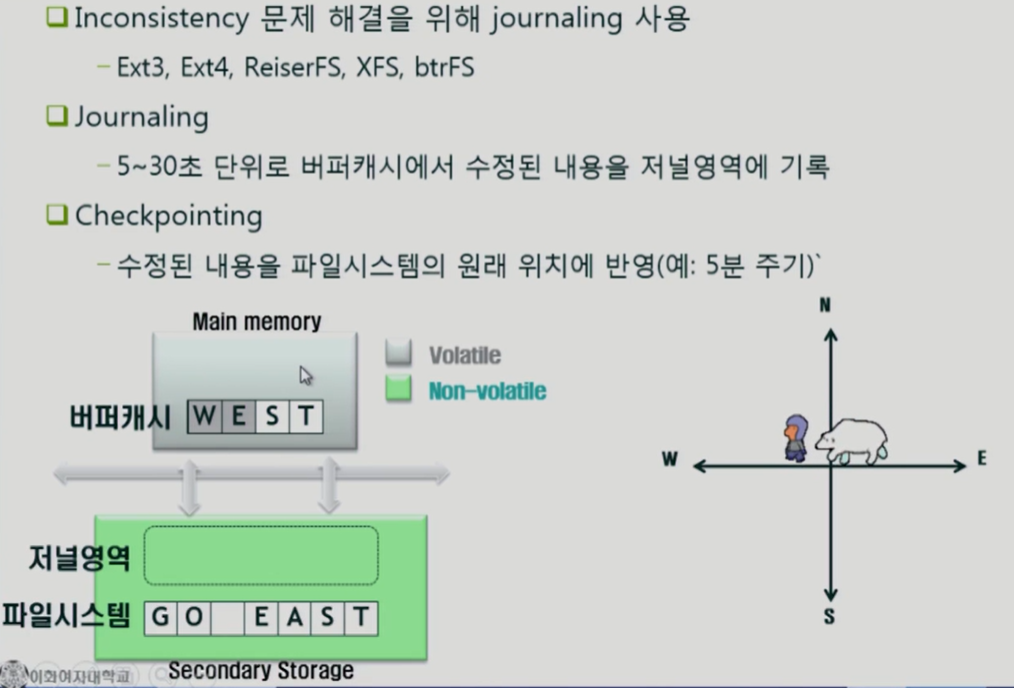

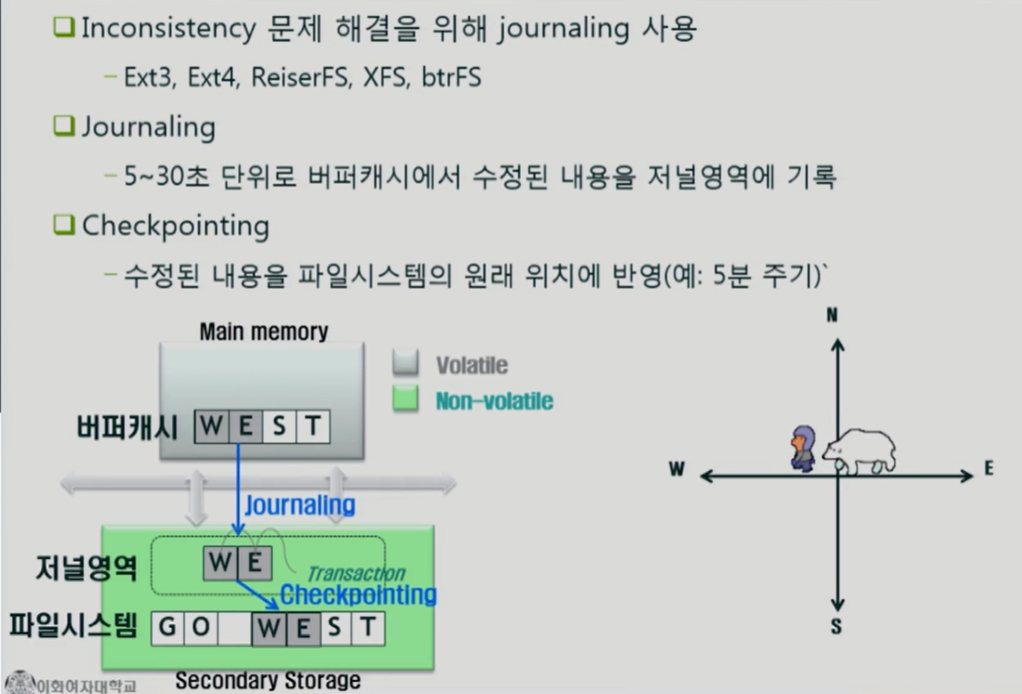

How to solve this problem?

• 버퍼캐시에서 쫓겨날때 파일에 저장을 해주는 것이 아니라, 주기적으로 스토리지에 써주는 것이다. 파일시스템에 쓰는것이 아니라 저널 영역이라는 것에 써주는 것이다. 도중에 크래쉬가 나더라도 저널영역에 있는 것을 옮겨쓰면 된다.

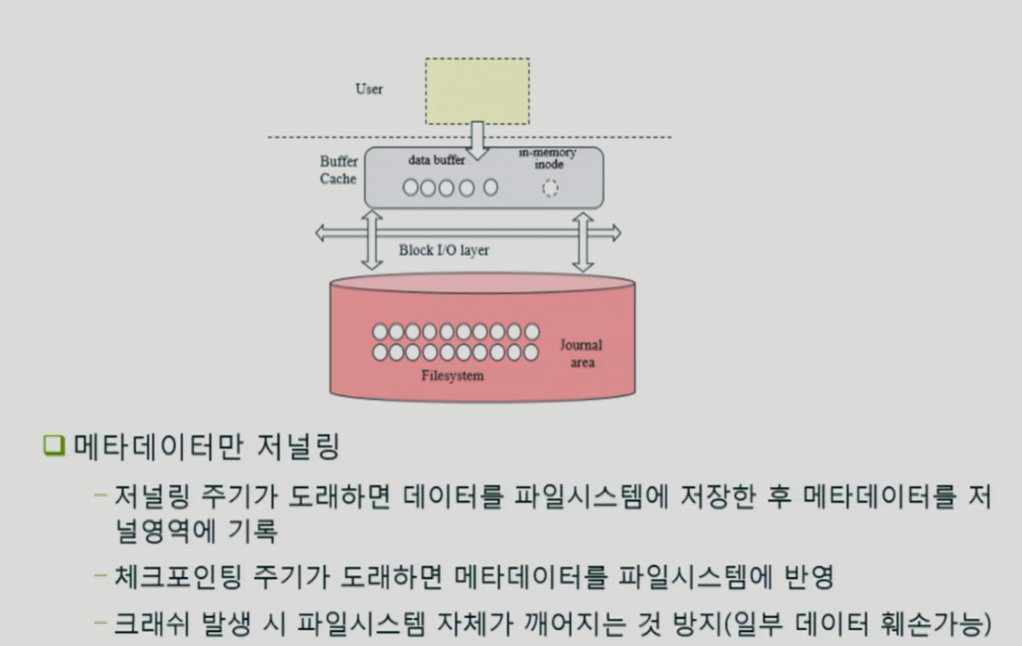

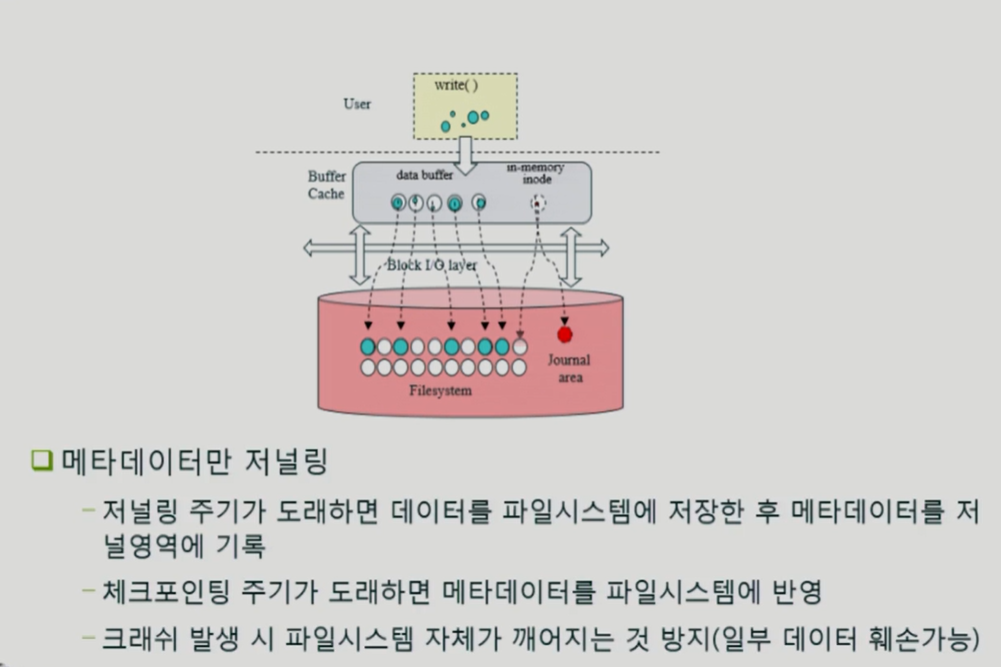

Ext4의 저널링 (메타데이터 저널링 모드)

• 이건 메타데이터만 저널링하는 방법이다. 메타데이터만 저널링했기 때문에 파일의 위치정보는 깨지지않는다. 일반 데이터는 깨질 수 있다.

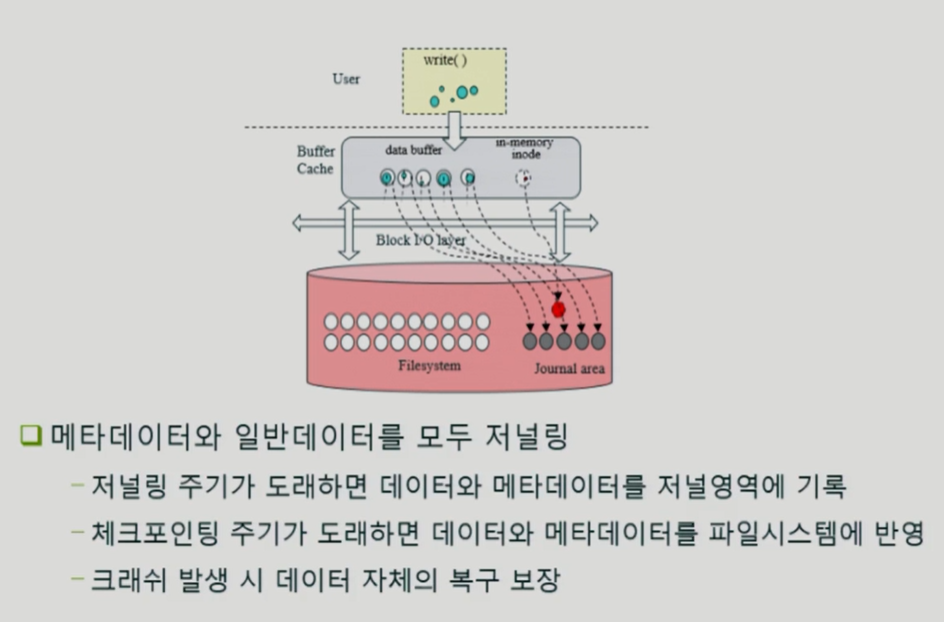

Ext4의 저널링 (데이터 저널링 모드)

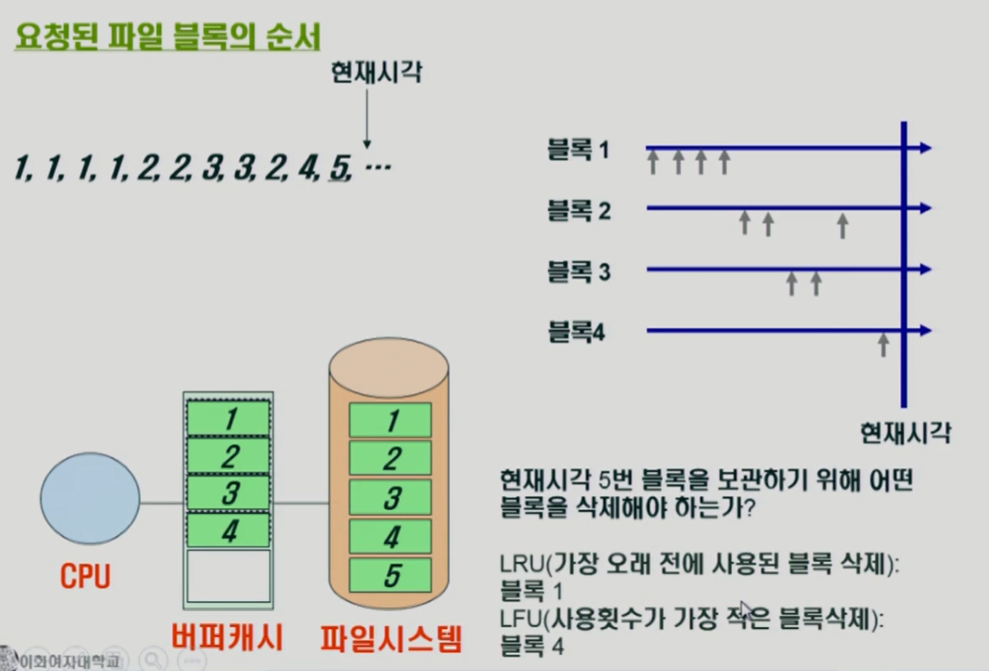

파일시스템을 위한 버퍼캐시 알고리즘

• LRU와 LFU 둘다 일부분의 정보만 사용하기 때문에 단점이 있다.

LRFU 알고리즘

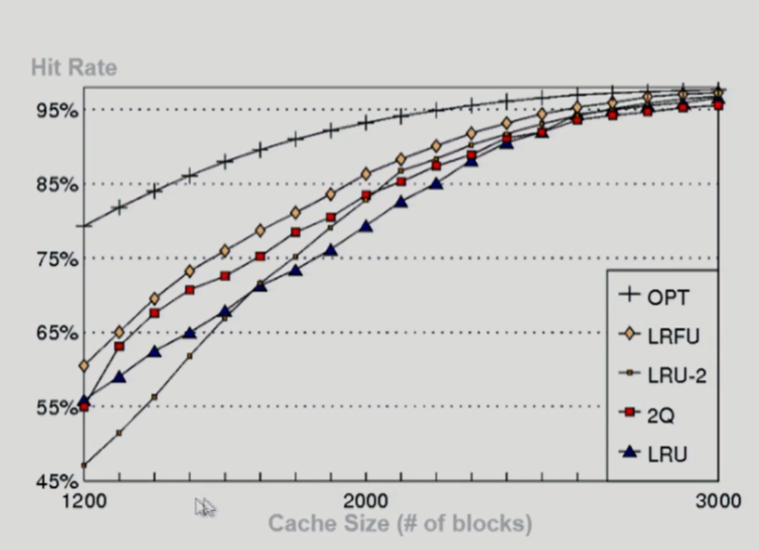

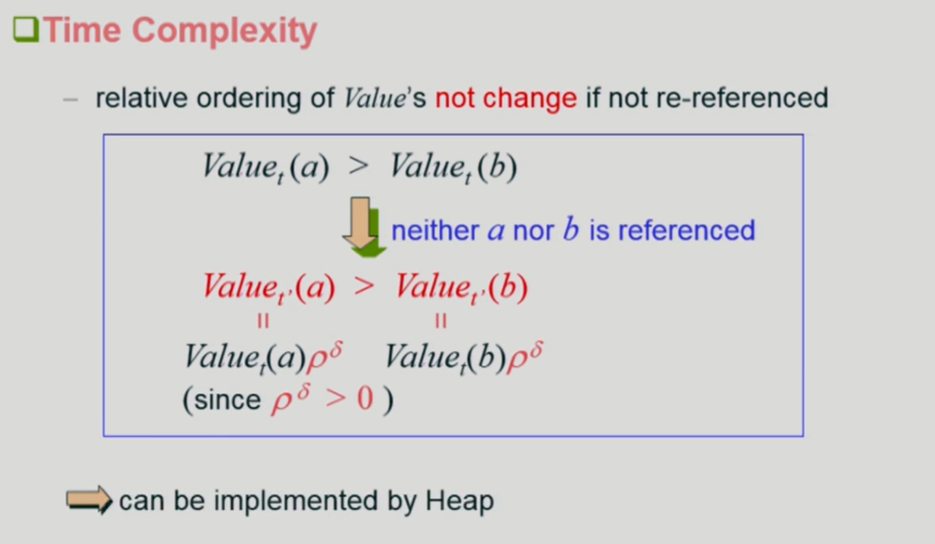

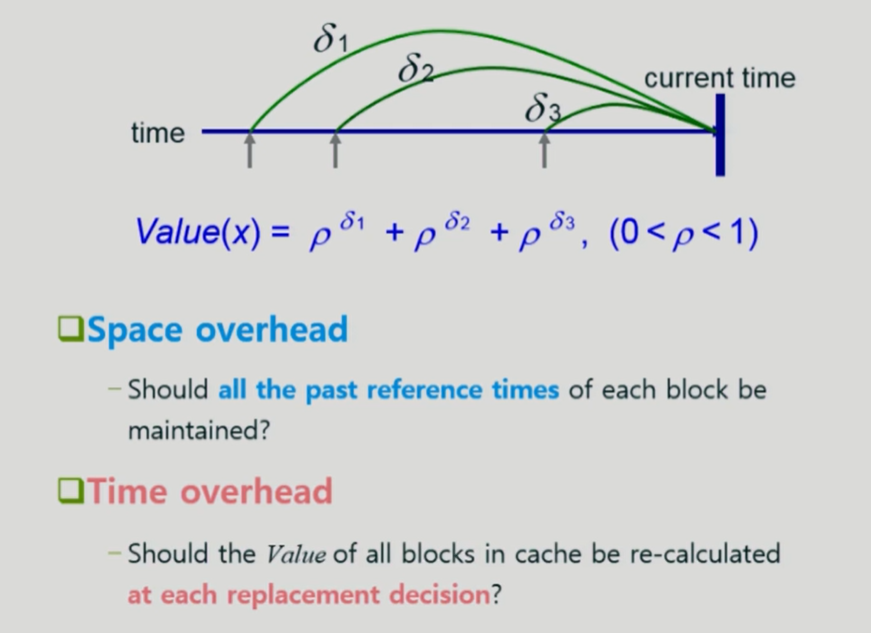

LRFU 알고리즘의 실효성

• 어떤 것을 쫓아낼지 logn 안에 결정 할 수 있어야하는데 이렇게하면 O(n)이다.

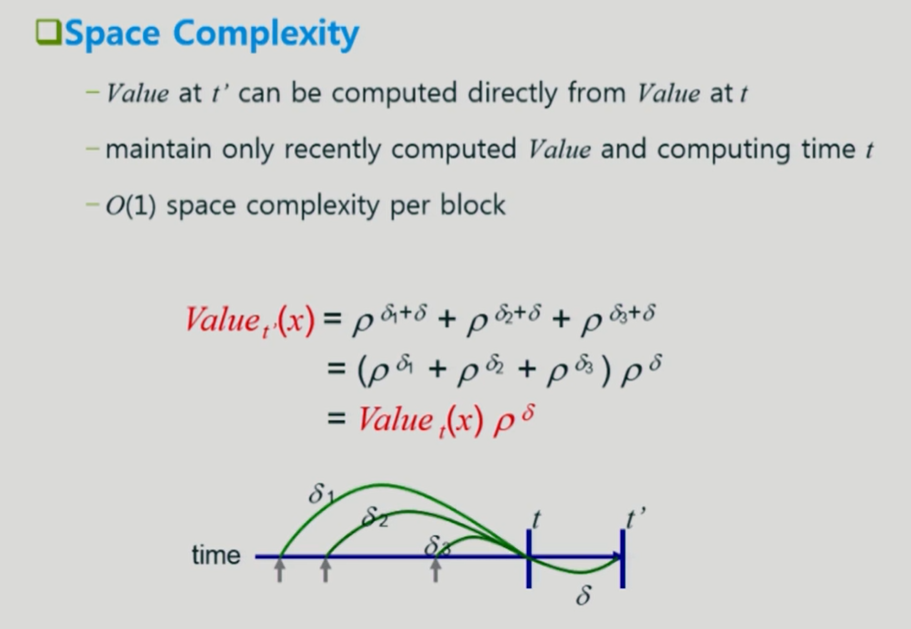

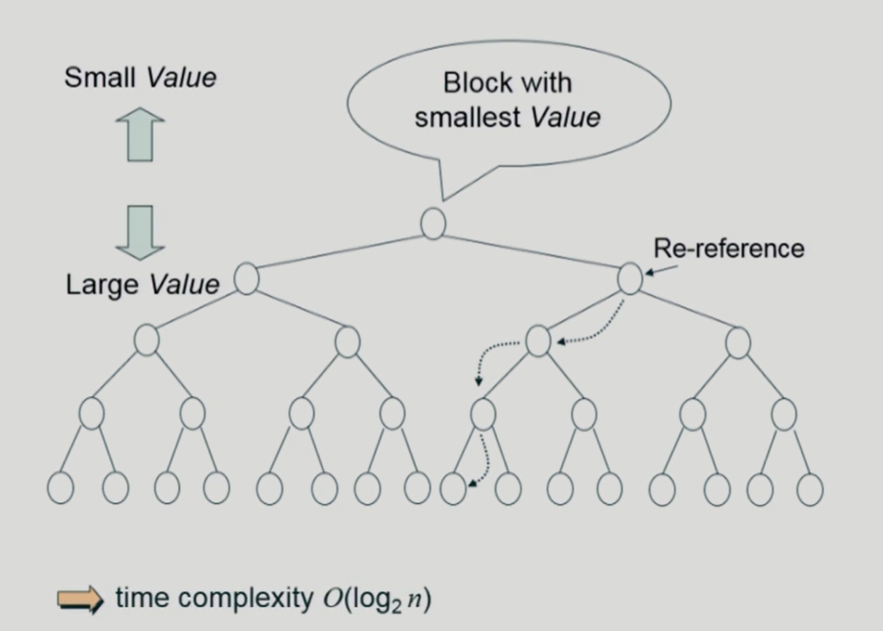

LRFU의 효율적인 구현 방법
