Operating System Concepts - (6)

Memory Management

Logical vs Physical Address

✔ Logical Address (= virtual address, 가상 주소)

• 프로세스마다 독립적으로 가지는 주소 공간
• 각 프로세스마다 0번지부터 시작
• CPU가 보는 주소는 logical address

✔ Physical Address

• 메모리에 실제 올라가는 위치
• 물리적인 메모리 아래에는 OS가 올라가 있고, 그 위에 프로세스들이 올라가는 형태

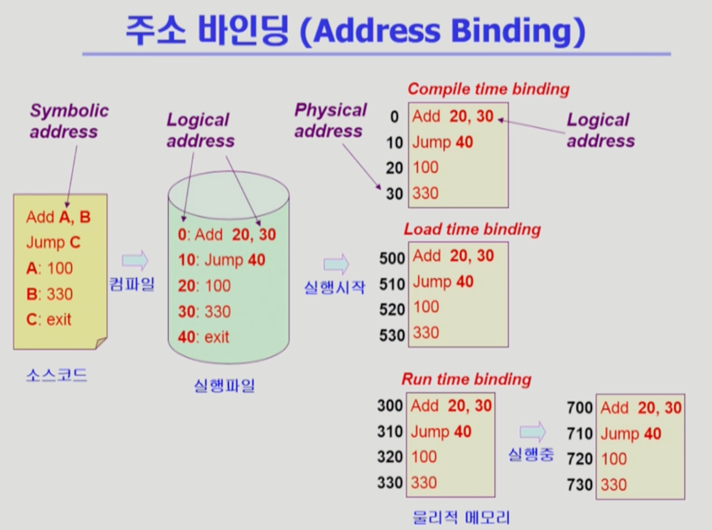

주소 바인딩 (Address binding)

주소 바인딩

• 물리적인 메모리에 저장되는 위치, 즉 주소를 결정하는 것
• Symbolic Address –> Logical Address –> Physical Address
• Symbolic Address
  • 숫자보다는 Symbol로 되어 있는 Address를 사용하기 때문에 개발자가 보기 편하도록 사용하는 주소
  • Symbolic Address에서 Logical, Physical Address로 컴파일 되는 것.

주소 바인딩의 종류

1. Compile time binding
   • 물리적 메모리 주소(physical address)가 컴파일 시 알려짐
   • 시작 위치 변경시 재컴파일
   • 컴파일러는 절대 코드(absolute code) 생성
2. Load time binding
   • Loader의 책임하에 물리적 메모리 주소 부여
   • 실행 시작시 비어있는 메모리 주소를 찾아 부여함
   • 컴파일러가 재배치가능코드(relocatable code)를 생성한 경우 가능
3. Execution time binding (= Run time binding)
   • 수행이 시작된 이후에도 프로세스의 메모리 상 위치를 옮길 수 있음.
   • 바인딩이 됐다가 실행 중에 프로세스의 메모리 위치가 변경되기도 하는 것.
   • CPU가 주소를 참조할 때마다 binding을 점검 (address mapping table)
   • 하드웨어적인 지원이 필요 (ex) base and limit registers, MMU
     • MMU가 메모리 위치를 변경(주소 변환)해주는 역할을 함.

• 현재는 Run time binding을 사용함.
• CPU가 바라보는 주소는 Logical Address.

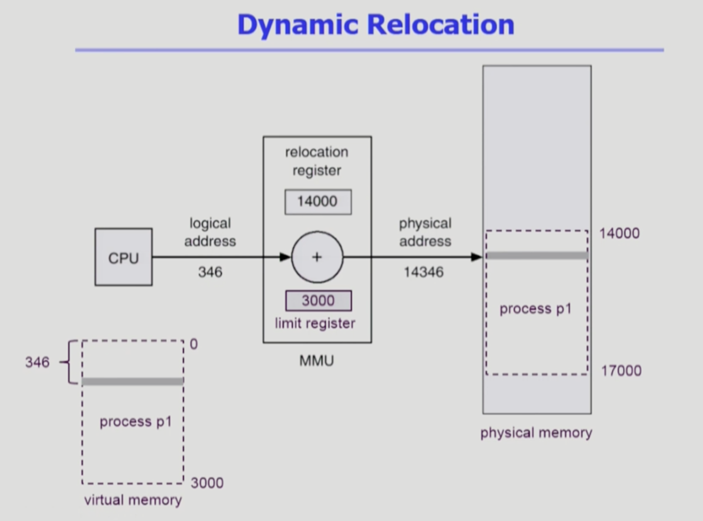

Memory Management Unit (MMU)

• 주소 변환을 도와주는 하드웨어 장치
• Logical Address를 Physical Address로 매핑해 주는 Hardware Device
• MMU Scheme

  • 사용자 프로세스가 CPU에서 수행되며 생성해내는 모든 주소값에 대해 base register (= relocation register)의 값을 더한다.

  • relocation register, limit register 이렇게 두개의 레지스터로 주소 변환을 도와준다.
  • 논리 주소 + 시작 위치를 더해서 실제 위치를 파악함.
  • limit register는 프로그램의 크기를 담고 있는 레지스터. logical address가 범위 밖을 벗어나게 되는 경우 다른 프로그램의 위치를 요청하게 되기 때문에 이러한 악의적인 요청을 방어해야 함. 맨 처음 limit register가 범위 안에 존재하는 logical address인지 판별하고, 범위를 벗어나는 경우 트랩을 발생시켜 OS가 해당 요청을 파악하도록 함.
• user program
  • logical address만을 다룬다.
  • 실제 physical address를 볼 수 없으며 알 필요가 없다.
  • physical address는 MMU를 거쳐서 접근 가능함.

Dynamic Loading

• 프로세스 전체를 메모리에 미리 다 올리는 것이 아니라 해당 루틴이 불려질 때(동적으로, 필요할 때마다) 메모리에 Load 하는 것.
• memory utilization의 향상
• 가끔씩 사용되는 많은 양의 코드의 경우 유용 ex) 오류 처리 루틴
• 운영체제의 특별한 지원 없이 프로그램 자체에서 구현 가능 (OS는 라이브러리를 통해 지원 가능)
• 지금 시스템에서 OS가 페이징 기법을 통해 메모리를 관리하고 있지만, Dynamic loading은 프로그래머가 구현하는 영역. (페이징 기법과 Dynamic Loading은 다른 부분이 있지만, 같은 용어로 사용하기도 함.)
• Loading : 메모리로 올리는 것.

Overlay

• 메모리에 프로세스의 부분 중 실제 필요한 정보만을 올림 (Dynamic Loading과 비슷)
• 프로세스의 크기가 메모리보다 클 때 유용
• 운영체제의 지원 없이 사용자에 의해 구현
• 작은 공간의 메모리를 사용하던 초창기 시스템에서 수작업으로 프로그래머가 구현
  • Manual Overlay (프로그래밍이 매우 복잡함. 어렵고 불편했음.)

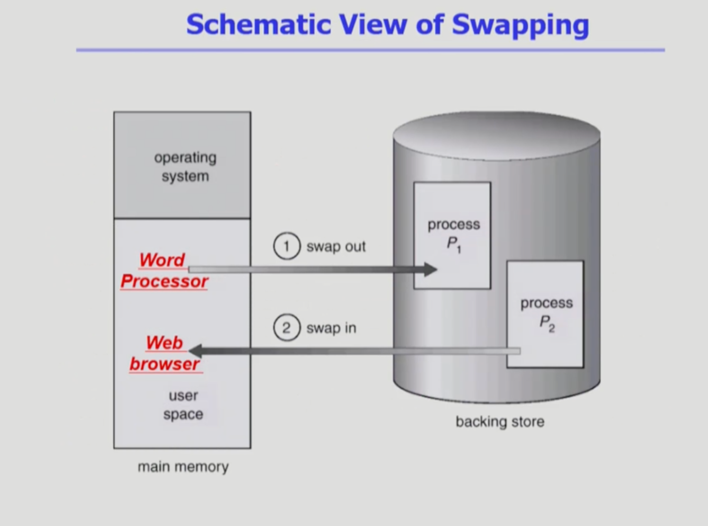

Swapping

• 프로세스를 일시적으로 메모리에서 backing store로 쫒아내는 것
• Backing Store (= Swap area)
  • 디스크 : 많은 사용자의 프로세스 이미지를 담을 만큼 충분히 빠르고 큰 저장 공간
• Swap in / Swap out
  • 일반적으로 중기 스케줄러 (swapper)에 의해 swap out 시킬 프로세스 선정
  • priority-based CPU scheduling algorithm
    • priority가 낮은 프로세스를 swapped out 시킴
    • priority가 높은 프로세스를 메모리에 올려 놓음
  • Compile time 혹은 load time binding에서는 원래 메모리 위치로 swap in 해야 함.
  • Execution time binding(= Run time binding)에서는 추후 빈 메모리 영역 아무 곳에나 올릴 수 있음. 더 효율적임.
  • swap time은 대부분 transfer time (swap 되는 양에 비례하는 시간)임. transfer time은 원래 미미한 수준이지만 swap에서는 중요.

Dynamic Linking

• Linking을 실행 시간 (execution time)까지 미루는 기법
• Static Linking (<- static library)
  • 라이브러리가 프로그램의 실행 파일 코드에 포함됨.
  • 실행 파일의 크기가 커짐
  • 동일한 라이브러리를 각각의 프로세스가 메모리에 올리므로 메모리 낭비 ex) printf 함수의 라이브러리 코드
  • static linking : 라이브러리 복제 (printf가 있는 프로세스 100개면 라이브러리도 100개 존재할 것)
  • dynamic linking : 라이브러리 링킹 (해당 주소만 복사, 라이브러리는 1개만 존재)
• Dynamic Linking (<- shared library ex) .so, .dll)
  • 라이브러리가 실행시 연결(Link)됨.
  • 실행 파일에는 라이브러리가 별도로 존재하고, 라이브러리 자체는 포함시키지 않고 Link만 두는 것.
  • 라이브러리 호출 부분에 라이브러리 루틴의 위치를 찾기 위한 stub이라는 작은 코드를 둠
  • 라이브러리가 이미 메모리에 있으면, 그 루틴의 주소로 가고 없으면 디스크에서 읽어옴
  • 운영체제의 도움이 필요.

Allocation of Physical Memory

• 메모리는 일반적으로 두 영역으로 나뉘어 사용
  1. OS 상주 영역
     • interrupt vector와 함께 낮은 주소 영역 사용
  2. 사용자 프로세스 영역
     • 높은 주소 영역 사용
• 사용자 프로세스 영역의 할당 방법
  1. Contiguous Allocation (연속 할당)
     • 각각의 프로세스가 메모리의 연속적인 공간에 적재되도록 하는 것 (통째로 올라가는 것)
     • Fixed partition allocation
     • variable partition allocation
  2. Noncontiguous Allocation (불연속 할당)
     • 하나의 프로세스가 메모리의 여러 영역에 분산되어 올라갈 수 있음 (잘게 쪼개서 여러곳에 올라가는 것)
     • Paging
     • Segmentation
     • Paged Segmentation

Contiguous Allocation

1. ** Fixed partition allocation** (고정 분할 방식)
   • 물리적인 메모리를 몇 개의 영구적 분할 (partition)으로 나눔
   • 분할의 크기가 모두 동일한 방식과 서로 다른 방식이 존재
   • 분할 당 하나의 프로그램 적재
   • 융통성이 없음
     • 동시에 메모리에 Load되는 프로그램의 수가 고정됨.
     • 최대 수행 가능 프로그램 크기 제한
   • 외부 조각 (External Fragmentation)
     • 분할된 부분이 작아서 생기는 문제
   • 내부 조각 (Internal Fragmentation)
     • 분할된 부분이 커서 남는 부분이 발생해서 생기는 문제
2. variable partition allocation (가변 분할 방식)
   • 프로그램의 크기를 고려해 할당하는 방식
   • 분할의 크기, 개수가 동적으로 변형
   • 기술적 관리 기법 필요
   • 외부 조각 (External Fragmentation) 이 발생할 수 있음.

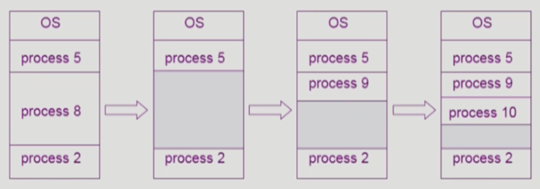

3. Hole
   • 가용 메모리 공간
   • 다양한 크기의 hole들이 메모리 여러 곳에 흩어져 있음.
   • 프로세스가 도착하면 수용 가능한 hole을 할당
   • 운영체제는 할당 공간(사용중인 공간), 가용 공간(hole) 정보를 유지함.

Dynamic Storage Allocation Problem

• 가변 분할 방식에서 size n인 요청을 만족하는 가장 적절한 hole을 찾는 문제

✔ First-fit

• size가 n 이상인 것 중 최초로 찾아지는 hole에 할당

✔ Best-fit

• Size가 n 이상인 가장 작은 hole을 찾아서 할당 (프로그램의 크기와 가장 비슷한 Hole 탐색)
• Hole들의 리스트가 크기순으로 정렬되지 않은 경우 모든 hole의 리스트를 탐색해야 함.
• 많은 수의 아주 작은 hole들이 생성됨. 3, Worst-fit
• 가장 큰 hole에 할당.
• 역시 모든 리스트를 탐색해야 함.
• 상대적으로 아주 큰 hole들이 생성됨.
• First-fit과 Best-fit이 Worst-fit보다 속도와 공간 이용률 측면에서 더 효과적인 것으로 알려짐. (실험적인 결과, 약간 당연하기도 함)

1. Compaction
   • External Fragmentation(외부 조각) 문제를 해결하는 한 가지 방법
   • 사용 중인 메모리 영역을 한군데로 몰고 hole들을 다른 한 곳으로 몰아 큰 block을 만드는 것
   • 매우 비용이 많이 드는 방법임
   • 최소한의 메모리 이동으로 compaction하는 방법 (매우 복잡한 문제)
   • Compaction은 프로세스의 주소가 실행 시간에 동적으로 재배치 가능한 경우에만 수행될 수 있다.

Noncontiguous Allocation

주소 변환을 페이징 별로 해야하기 때문에 바인딩이 어려워짐.

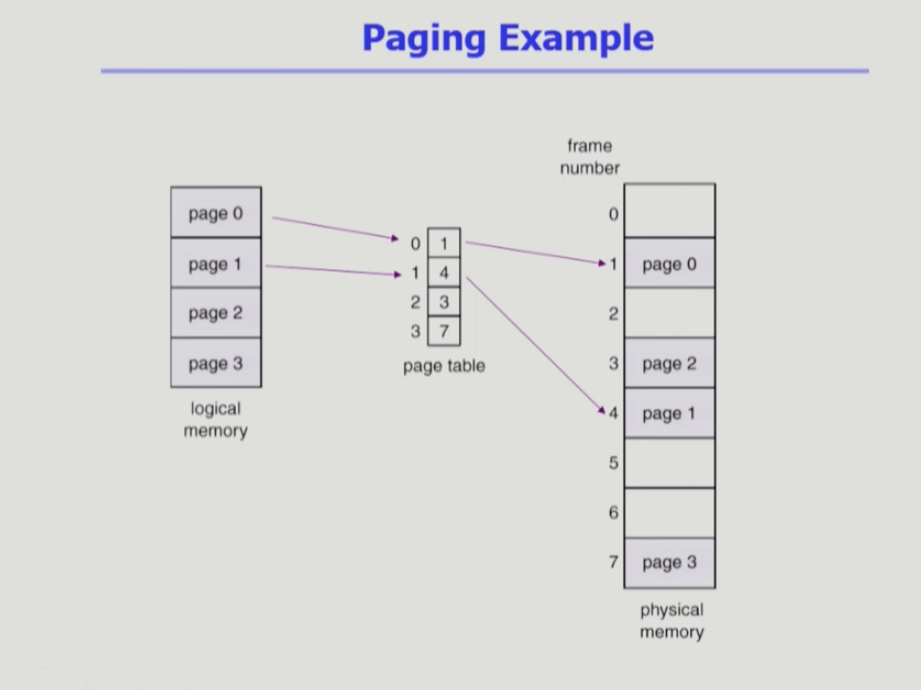

1. Paging (페이징 기법)
   • Process의 Virtual Memory를 동일한 사이즈의 Page 단위로 나눔
   • Virtual Memory의 내용이 page 단위로 noncontiguous하게 저장됨.
   • 일부는 backing storage에, 일부는 physical memory에 저장됨.
   • Basic Method
     • Physical memory를 동일한 크기의 frame으로 나눔.
     • Logical memory를 동일 크기의 page로 나눔 (frame과 같은 크기)
     • 모든 가용 frame들을 관리
     • page table(각각의 페이지의 주소공간을 관리하는 배열)을 사용하여 logical address를 physical address로 변환
     • External fragmentation 발생 안함 (같은 크기로 분할하기 때문)
     • Internal Fragmentation 발생 가능 (마지막에 페이지 하나보다 남는 공간이 생길 수 있음. memory 공간이 페이지 개수만큼 할당되지는 않기 때문에.)
   • 주소변환을 위해 paging table(배열)이 사용됨.
   • page가 들어갈 수 있는 공간을 paging frame이라고 함.
   • 앞부분이 논리적인 페이지 번호(p) / 뒤부분은 논리적인 주소(d)
