Operating System Concepts - (7)

Memory Management - (2)

Noncontiguous Allocation

• 주소 변환을 페이징 별로 해야하기 때문에 바인딩이 어려워짐.

1. Paging (페이징 기법)
   • Process의 Virtual Memory를 동일한 사이즈의 Page 단위로 나눔
   • Virtual Memory의 내용이 page 단위로 noncontiguous하게 저장됨.
   • 일부는 backing storage에, 일부는 physical memory에 저장됨.
   • Basic Method
     • Physical memory를 동일한 크기의 frame으로 나눔.
     • Logical memory를 동일 크기의 page로 나눔 (frame과 같은 크기)
     • 모든 가용 frame들을 관리
     • page table(각각의 페이지의 주소공간을 관리하는 배열)을 사용하여 logical address를 physical address로 변환
     • External fragmentation 발생 안함 (같은 크기로 분할하기 때문)
     • Internal Fragmentation 발생 가능 (마지막에 페이지 하나보다 남는 공간이 생길 수 있음. memory 공간이 페이지 개수만큼 할당되지는 않기 때문에.)
   • 주소변환을 위해 paging table(배열)이 사용됨.
   • page가 들어갈 수 있는 공간을 paging frame이라고 함.
   • 앞부분이 논리적인 페이지 번호(p) / 뒤부분은 논리적인 주소(d)

Implementation of Page Table

• Page table은 main memory에 상주
• Page-table base register(PTBR)가 page table을 가리킴
• Page-table length register(PTLR)가 테이블 크기를 보관
• 모든 메모리 접근 연산에는 2번의 memory access 필요
• page table 접근 1번, 실제 data/instruction 접근 1번

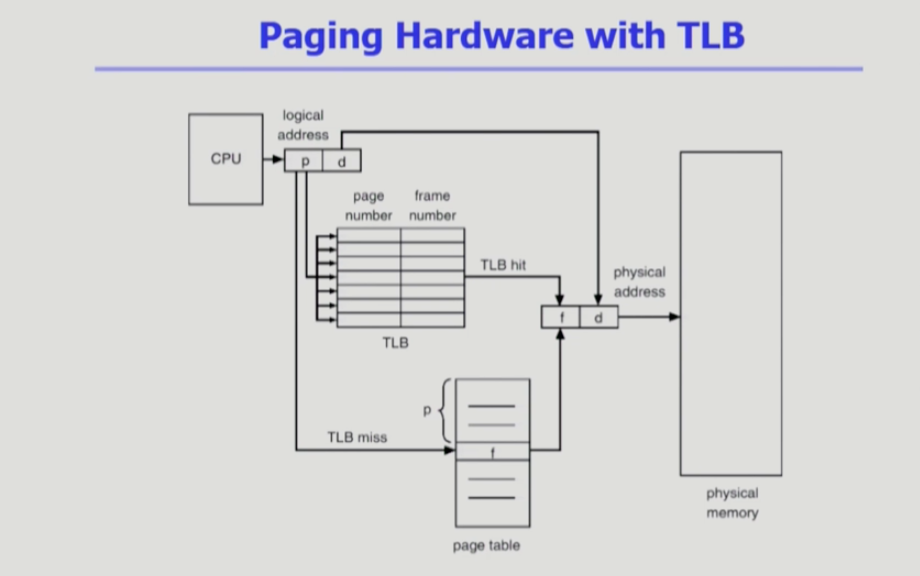

• 속도 향상을 위해 associative register or translation look-aside buffer (TLB) 라 불리는 고속의 lookup hardware cache 사용 (별도의 하드웨어를 사용하여 속도 향상을 도모함)

• 메모리 주소 변환을 위해 별도의 cache memory를 두는 것을 TLB라고 보면 됨.
• 페이지 테이블에 대한 일부 데이터를 caching함.
• TLB를 주소 변환 전에 먼저 검색하여 데이터를 체크하고, 존재한다면 바로 주소변환이 발생함.
• 정보 전체를 담고 있는 것이 아니라 빈번이 참고되는 일부 데이터만을 담고 있기 때문에 물리적/논리적 페이지의 쌍을 가지고 있음.
• TLB는 전체를 search해야 하기 때문에 Associative registers를 추가로 사용하여 병행 검색(parallel search)이 가능하도록 구현함.
• Address Translation (주소 변환)
  • page table 중 일부가 associative register에 보관되어 있음.
  • 만약 해당 page #(number)가 associative register에 있는 경우 곧바로 frame #를 얻음.
  • 그렇지 않은 경우 main memory에 있는 page table로부터 frame #를 얻음
  • TLB는 context switch 때 flush (remove old entries)

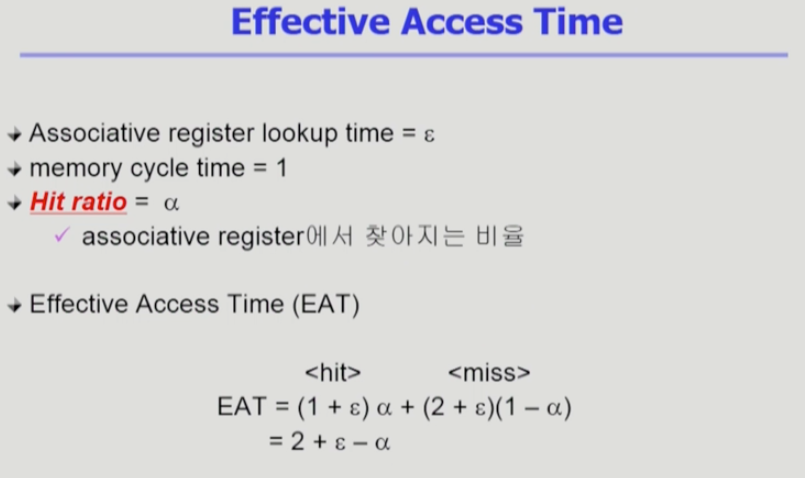

Effective Access Time

• TLB로부터 주소변환이 되는 비율이 굉장히 높기 때문에 입실론(e)의 비율은 굉장이 적다.

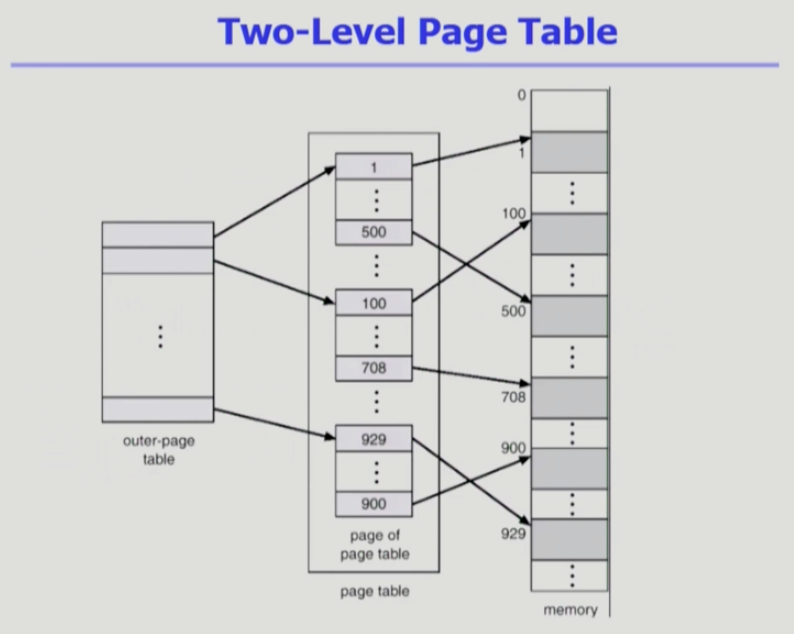

Two-Level Page Table

• Outer-page table / Inner-page table(page of page table) 이렇게 두가지 테이블 사용
• 속도는 줄어들지 않지만, 메모리 사용량이 줄어들기 때문에 사용함.
• 현대의 컴퓨터는 address space가 매우 큰 프로그램을 지원함.
  • 32bit address 사용 시 : 2^32 Byte (4GB)의 주소 공간
    • page size가 4K일 시 1M(백만)개의 Page table entry 필요.
    • 각 page entry가 4Byte일 시 프로세스 당 4M의 page table 필요.
    • 그러나, 대부분의 프로그램은 4G의 주소 공간 중 지극히 일부분만을 사용하므로 page table 공간이 심하게 낭비됨.

  -> 따라서 page table 자체를 page로 구성하면 사용되지 않는 주소 공간에 대한 outer page table의 엔트리 값은 null (대응하는 inner page table이 없음, 그러므로 메모리 공간을 아낄 수 있음.)

• 페이지 테이블도 영역을 나누어 관리하는 것
• Logical address (on 32-bit machine with 4K page size)의 구성
  • 20 bit의 page number
  • 12 bit의 page offset
• page table 자체가 page로 구성되기 때문에 page number는 다음과 같이 나뉘게 된다.
  • 10-bit page number
  • 10-bit page offset

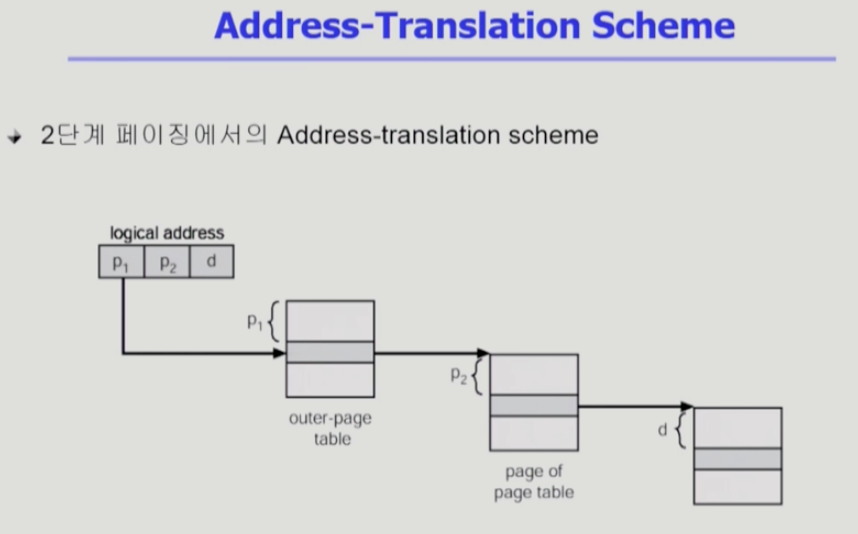

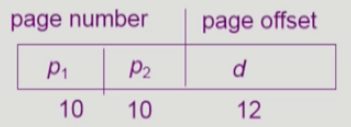

• 따라서, logical address는 page number (p1 - 10bit, p2 - 10bit)와 page offset (d - 12bit)로 구성되어 있게 된다.



• 여기서 p1은 outer page table의 index이고, p2는 outer page table의 page에서의 변위 (displacement)가 된다.

d : 페이지 하나의 크기가 4KB고, 4KB안에서 몇번째 byte냐를 나타내기 때문에 4K의 위치 부분이 필요. 4K는 2^12이므로 12Bit. p1, p2 : 각각 페이지테이블이 페이지화 되어 들어가기 때문에 4KB가 되고, 각각의 엔트리가 4Byte기 때문에 1K개(1024개)가 있다. 그렇기 때문에 이를 표현하기 위해 2^10인 10Bit.

Multilevel Paging and Performance

• Address space가 더 커지면 다단계 페이지 테이블 필요
• 각 단계의 페이지 테이블이 메모리에 존재하므로 logical address의 physical address 변환에 더 많은 메모리 접근 필요
• TLB를 통해 메모리 접근 시간을 줄일 수 있음
• 4단계 페이지 테이블을 사용하는 경우
  • 메모리 접근 시간이 100ns, TLB 접근 시간이 20ns이고
  • TLB hit ratio가 98%인 경우 effective memory access time = 0.98 x 120 + 0.02 x 520 = 128ns

  결과적으로 주소변환을 위해 28ns만 소요
