docker compose 로 Kafka + ELK stack 사용

Posted Oct 9, 2024

By Hyeon Jae Kim

18 min read

여러 채용 공고 및 회사별 기술 스택을 보며 대부분 MSA아키텍처를 채택하며 이를 분석하는데 ELK Stack을 사용하는것을 보고 파이프라인을 구현해보았습니다.

ELK 스택 파이프라인

먼저 전체적인 파이프라인 및 디렉토리 구조입니다. ( 터미널에서 tree 혹은 tree -f 로 볼 수 있음 )



├── docker-elk-stack  						# ELK 스택을 위한 Docker 구성 디렉토리
│   ├── docker-compose.yml  				# 전체 ELK 스택 서비스 정의 및 구성
│   ├── elasticsearch  						# Elasticsearch 관련 파일
│   │   ├── Dockerfile  					# Elasticsearch 컨테이너 빌드 스크립트
│   │   └── config
│   │       └── elasticsearch.yml  			# Elasticsearch 설정 파일
│   ├── filebeat  							# Filebeat 관련 파일
│   │   └── config
│   │       └── filebeat.yml  				# Filebeat 설정 파일 (로그 수집 및 전송 구성)
│   ├── kibana  							# Kibana 관련 파일
│   │   ├── Dockerfile  					# Kibana 컨테이너 빌드 스크립트
│   │   └── config
│   │       └── kibana.yml  				# Kibana 설정 파일
│   └── logstash  							# Logstash 관련 파일
│       ├── Dockerfile  					# Logstash 컨테이너 빌드 스크립트
│       ├── config
│       │   ├── logstash.yml  				# Logstash 주 설정 파일
│       │   └── pipelines.yml  				# Logstash 파이프라인 정의 파일
│       └── pipeline
│           └── logstash.conf  				# Logstash 파이프라인 설정 파일
├── logs
│   ├── application.log  					# 애플리케이션 로그 파일 (Filebeat가 수집할 대상)

올바른 ELK stack + Kafka 흐름

애플리케이션이 application.log에 로그를 작성합니다.
Filebeat가 application.log 파일을 읽습니다.
Filebeat가 로그 데이터를 Kafka(토픽: “OMG”)로 전송합니다.
Logstash가 Kafka 토픽에서 데이터를 읽습니다.
Logstash가 로그 데이터를 처리(필터 적용)하고 Elasticsearch로 전송합니다.

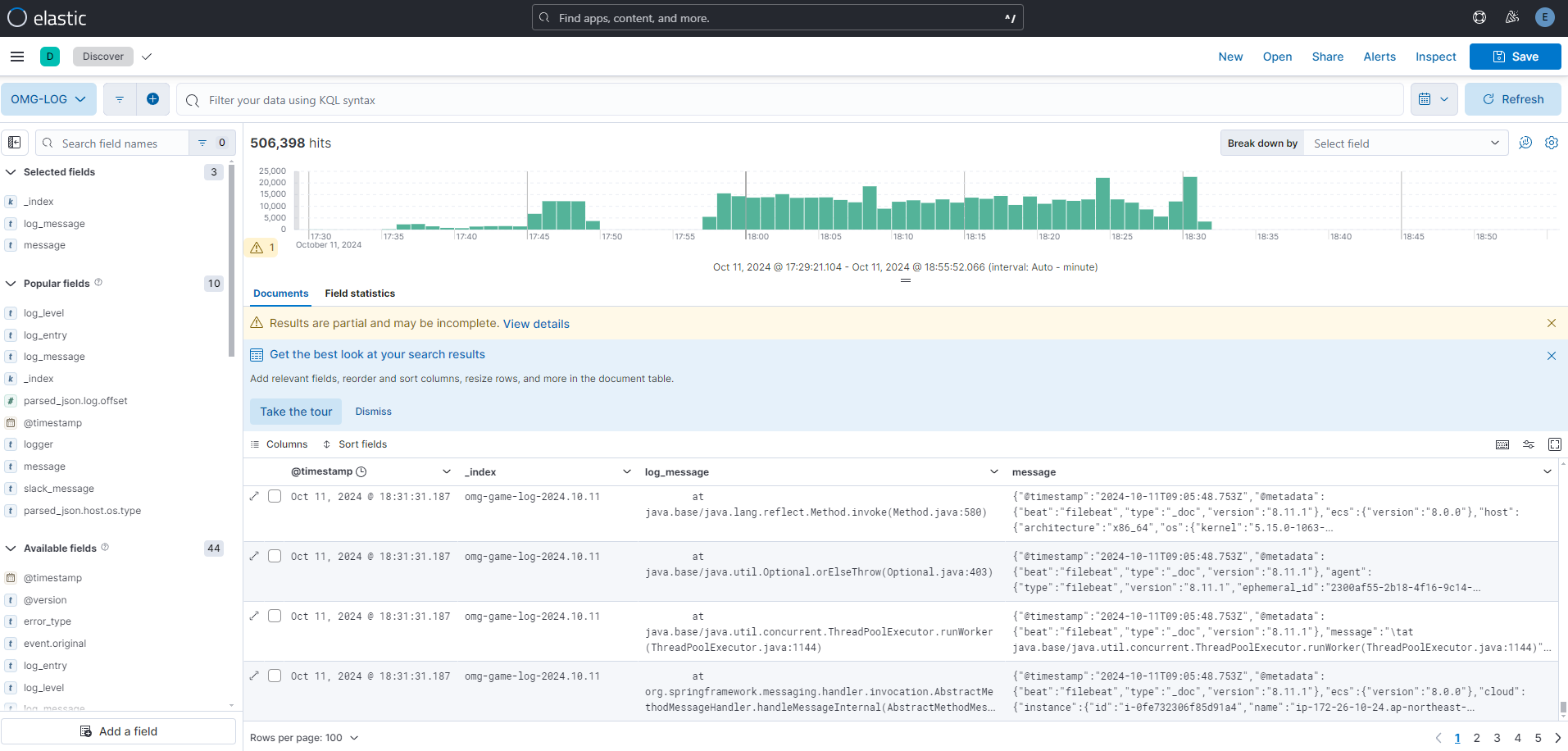

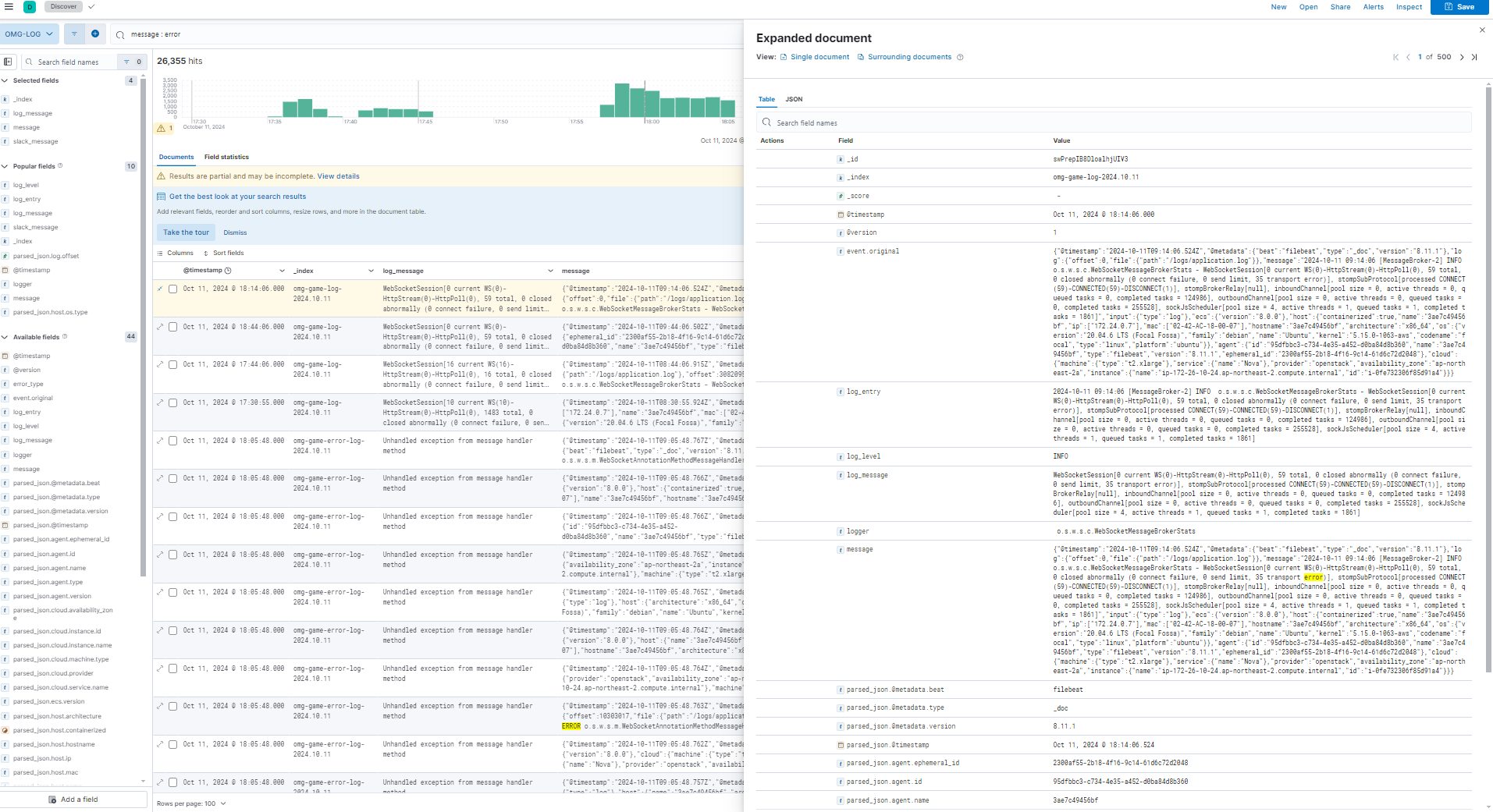

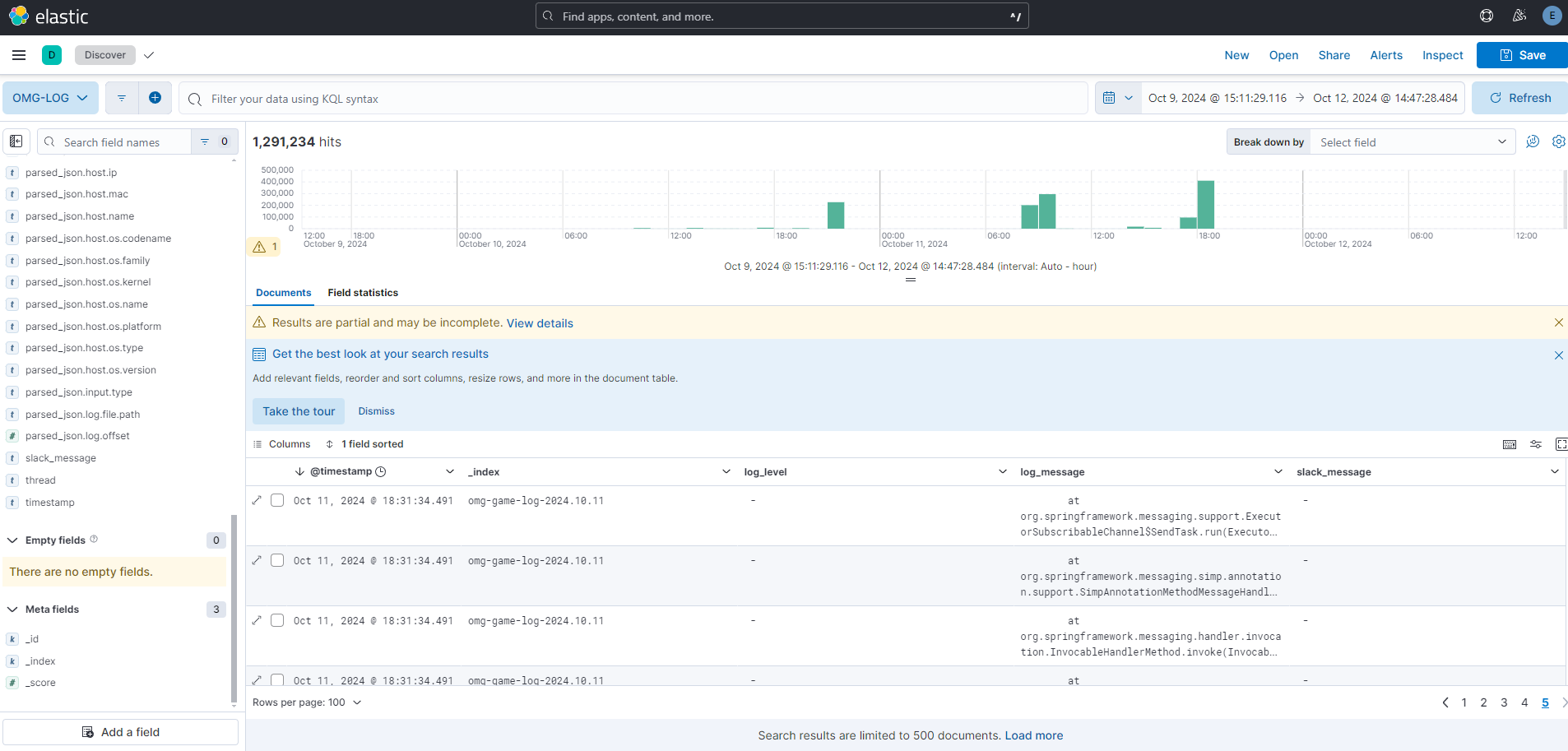

Kibana가 Elasticsearch에서 로그 데이터를 읽어 시각화합니다.

일반적인 ELK 스택 구성과의 주요 차이점은 Filebeat와 Logstash 사이에 Kafka가 있다는 것입니다. 이 구성은 더 나은 확장성과 컴포넌트 간의 분리를 가능하게 합니다.

기본적으로 모두 도커로 띄워 설치관리하였습니다. 로컬에서만 테스트해볼 예정이라면 Docker Desktop 사용을 권장드립니다. 참고로 진행환경은 MacOS M3입니다.

다음으로 코드를 알아보겠습니다.

application.yml

logging:
  file:
    name: /app/logs/application.log
  pattern:
    console: "%d{yyyy-MM-dd HH:mm:ss} - %msg%n"
    file: "%d{yyyy-MM-dd HH:mm:ss} [%thread] %-5level %logger{36} - %msg%n"
  level:
    org.hibernate.SQL: debug
    com.ssafy.omg: debug


  kafka:
    producer:
      bootstrap-servers: kafka:9092
      key-serializer: org.apache.kafka.common.serialization.StringSerializer
      value-serializer: org.apache.kafka.common.serialization.StringSerializer
    consumer:
      bootstrap-servers: kafka:9092
      group-id: your-group-id
      auto-offset-reset: earliest
      key-deserializer: org.apache.kafka.common.serialization.StringDeserializer
      value-deserializer: org.apache.kafka.common.serialization.StringDeserializer

로컬에서 테스트하신다면 kafka 설정 부분에서 localhost:9092로 바꾸면 됩니다.

docker-compose.yml



services:
  elasticsearch:
    image: docker.elastic.co/elasticsearch/elasticsearch:8.11.1
    container_name: elasticsearch
    environment:
      - discovery.type=single-node
      - "ES_JAVA_OPTS=-Xms512m -Xmx512m"
      - ELASTIC_PASSWORD=${ELASTIC_PASSWORD}
      - xpack.security.enabled=true
      - xpack.security.authc.token.enabled=true
      - xpack.security.authc.api_key.enabled=true


    ports:
      - 9200:9200
      - 9300:9300
    volumes:
      - elasticsearch_data:/usr/share/elasticsearch/data
    healthcheck:
      test: [ "CMD-SHELL", "curl -s -u elastic:${ELASTIC_PASSWORD} http://localhost:9200 >/dev/null || exit 1" ]
      interval: 30s
      timeout: 10s
      retries: 5
    networks:
      - elk_network

  logstash:
    build:
      context: ./logstash
      dockerfile: Dockerfile
      args:
        ELK_VERSION: 8.11.1
    container_name: logstash
    ports:
      - 5001:5000
    volumes:
      - ./logstash/pipeline:/usr/share/logstash/pipeline
      - ./logstash/config/logstash.yml:/usr/share/logstash/config/logstash.yml
      - ./logstash/config/pipelines.yml:/usr/share/logstash/config/pipelines.yml
      - /home/ubuntu/logs:/usr/share/logstash/logs
    depends_on:
      elasticsearch:
        condition: service_healthy
      kafka:
        condition: service_started
    environment:
      - SLACK_WEBHOOK_URL=${SLACK_WEBHOOK_URL}
      - LANG=en_US.UTF-8
      - LC_ALL=en_US.UTF-8
      - LS_JAVA_OPTS=-Xmx1g -Xms1g
      - ELASTIC_USERNAME=elastic
      - ELASTIC_PASSWORD=${ELASTIC_PASSWORD}
      - LOG_LEVEL_DEBUG
    healthcheck:
      test: [ "CMD", "curl", "-f", "http://localhost:9600" ]
      interval: 30s
      timeout: 10s
      retries: 5
    networks:
      - elk_network


  kibana:
    image: docker.elastic.co/kibana/kibana:8.11.1
    container_name: kibana
    ports:
      - 5601:5601
    depends_on:
      elasticsearch:
        condition: service_healthy
    environment:
      - ELASTICSEARCH_HOSTS=http://elasticsearch:9200
      - ELASTICSEARCH_SERVICEACCOUNTTOKEN=${KIBANA_SERVICE_TOKEN}
      - ELASTICSEARCH_SSL_VERIFICATIONMODE=none
    networks:
      - elk_network


  zookeeper:
    image: wurstmeister/zookeeper
    container_name: zookeeper
    ports:
      - 2181:2181
    networks:
      - elk_network


  kafka:
    image: wurstmeister/kafka
    container_name: kafka
    ports:
      - "9092:9092"
      - "9093:9093"
    volumes:
      - /home/ubuntu/logs:/logs
    environment:
      KAFKA_ADVERTISED_LISTENERS: INSIDE://kafka:9092,OUTSIDE://localhost:9093
      KAFKA_LISTENER_SECURITY_PROTOCOL_MAP: INSIDE:PLAINTEXT,OUTSIDE:PLAINTEXT
      KAFKA_LISTENERS: INSIDE://0.0.0.0:9092,OUTSIDE://0.0.0.0:9093
      KAFKA_ZOOKEEPER_CONNECT: zookeeper:2181
      KAFKA_INTER_BROKER_LISTENER_NAME: INSIDE
      KAFKA_NUM_PARTITIONS: 3
      KAFKA_LOG_FLUSH_INTERVAL_MESSAGES: 10000
      KAFKA_LOG_FLUSH_INTERVAL_MS: 1000
    depends_on:
      - zookeeper
    networks:
      - elk_network


  filebeat:
    image: docker.elastic.co/beats/filebeat:8.11.1
    container_name: filebeat
    volumes:
      - ./filebeat/config/filebeat.yml:/usr/share/filebeat/filebeat.yml
      - /home/ubuntu/logs:/logs
    command: [ "filebeat", "-e", "-strict.perms=false" ]
    depends_on:
      - kafka
      - logstash
    networks:
      - elk_network


volumes:
  elasticsearch_data:
    driver: local


networks:
  elk_network:
    driver: bridge

마찬가지로 로컬 환경에서 테스트 하신다면 volume에서 마운트 하는 경로를 /home/ubuntu 부분을 ../logs등으로 바꾸시면됩니다.

Filebeat

filebeat.yml



filebeat.inputs:
  - type: log
    paths:
      - /logs/*.log
    close_inactive: 5s
    scan_frequency: 1s

output.kafka:
  hosts: [ "kafka:9092" ]
  topic: "OMG"
  partition.round_robin:
    reachable_only: false
  required_acks: 1
  compression: gzip
  max_message_bytes: 1000000
  codec.json:
    pretty: false

processors:
  - add_host_metadata: ~
  - add_cloud_metadata: ~

queue.mem:
  events: 1024
  flush.min_events: 10
  flush.timeout: "100ms"

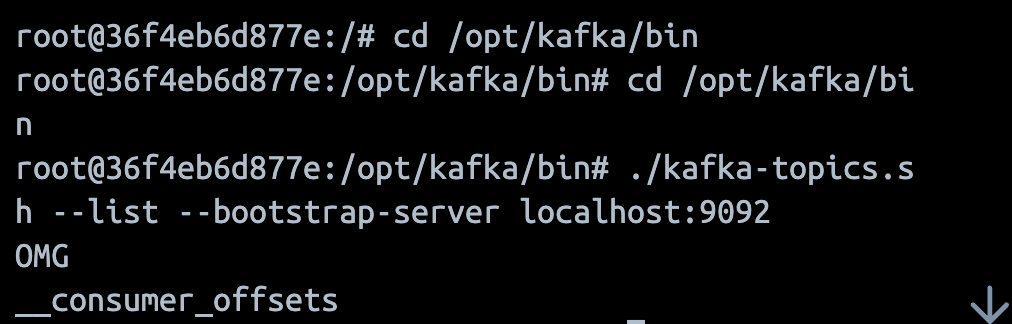

Kafka

카프카는 이벤트 메시지 브로커로 도커로 이미지를 실행하여 진행했습니다. 차후 실행 방법과 함께 다루도록 하겠습니다.

logstash

logstash.yml



## Default Logstash configuration from Logstash base image.
## https://github.com/elastic/logstash/blob/master/docker/data/logstash/config/logstash-full.yml
#
http.host: "0.0.0.0"
xpack.monitoring.elasticsearch.hosts: [ "elasticsearch:9200" ]
xpack.monitoring.enabled: true
xpack.monitoring.elasticsearch.username: "elastic"
xpack.monitoring.elasticsearch.password: ${ELASTIC_PASSWORD}
xpack.monitoring.collection.pipeline.details.enabled: true
#xpack.monitoring.elasticsearch.api_key: null
#xpack.monitoring.elasticsearch.data_stream: true
pipeline.ordered: false
pipeline.workers: 2
pipeline.batch.size: 125
pipeline.batch.delay: 50

log.level: debug

pipelines.yml


- pipeline.id: main
  path.config: "/usr/share/logstash/pipeline/*.conf"

logstash.conf



input {
  kafka {
    bootstrap_servers => "kafka:9092"
    topics => ["OMG"]
    group_id => "logstash"
    auto_offset_reset => "latest"
    consumer_threads => 3
    decorate_events => true
  }
}

filter {
    json {
        source => "message"
        target => "parsed_json"
        skip_on_invalid_json => true
    }

    if [parsed_json] {
        mutate {
            rename => { "[parsed_json][message]" => "log_entry" }
        }
    } else {
        mutate {
            rename => { "message" => "log_entry" }
        }
    }

    grok {
        match => {
            "log_entry" => [
                "%{TIMESTAMP_ISO8601:timestamp} \[%{DATA:thread}\] %{LOGLEVEL:log_level} %{DATA:logger} - %{GREEDYDATA:log_message}",
                "%{TIMESTAMP_ISO8601:timestamp} \[%{DATA:thread}\] %{LOGLEVEL:log_level} %{GREEDYDATA:log_message}",
                "%{GREEDYDATA:log_message}"
            ]
        }
    }

    date {
        match => [ "timestamp", "yyyy-MM-dd HH:mm:ss", "yyyy-MM-dd HH:mm:ss.SSS", "ISO8601" ]
        target => "@timestamp"
    }

    if [log_level] == "ERROR" {
        mutate {
            add_field => {
                "error_type" => "application_error"
                "slack_message" => "🚨 *에러 발생* 🚨\n*Timestamp:* %{timestamp}\n*Thread:* %{thread}\n*Logger:* %{logger}\n*Message:* %{log_message}"
            }
        }
    }
}

output {
    if [log_level] == "ERROR" {
        http {
            url => "${SLACK_WEBHOOK_URL}"
            http_method => "post"
            content_type => "application/json"
            format => "message"
            message => '{"text":"%{slack_message}"}'
            request_timeout => 60
            retry_failed => true
            retryable_codes => [500, 502, 503, 504]
        }
        elasticsearch {
            hosts => ["http://elasticsearch:9200"]
            index => "omg-game-error-log-%{+YYYY.MM.dd}"
            user => "${ELASTIC_USERNAME}"
            password => "${ELASTIC_PASSWORD}"
        }
    } else {
        elasticsearch {
            hosts => ["http://elasticsearch:9200"]
            index => "omg-game-log-%{+YYYY.MM.dd}"
            user => "${ELASTIC_USERNAME}"
            password => "${ELASTIC_PASSWORD}"
        }
    }
}

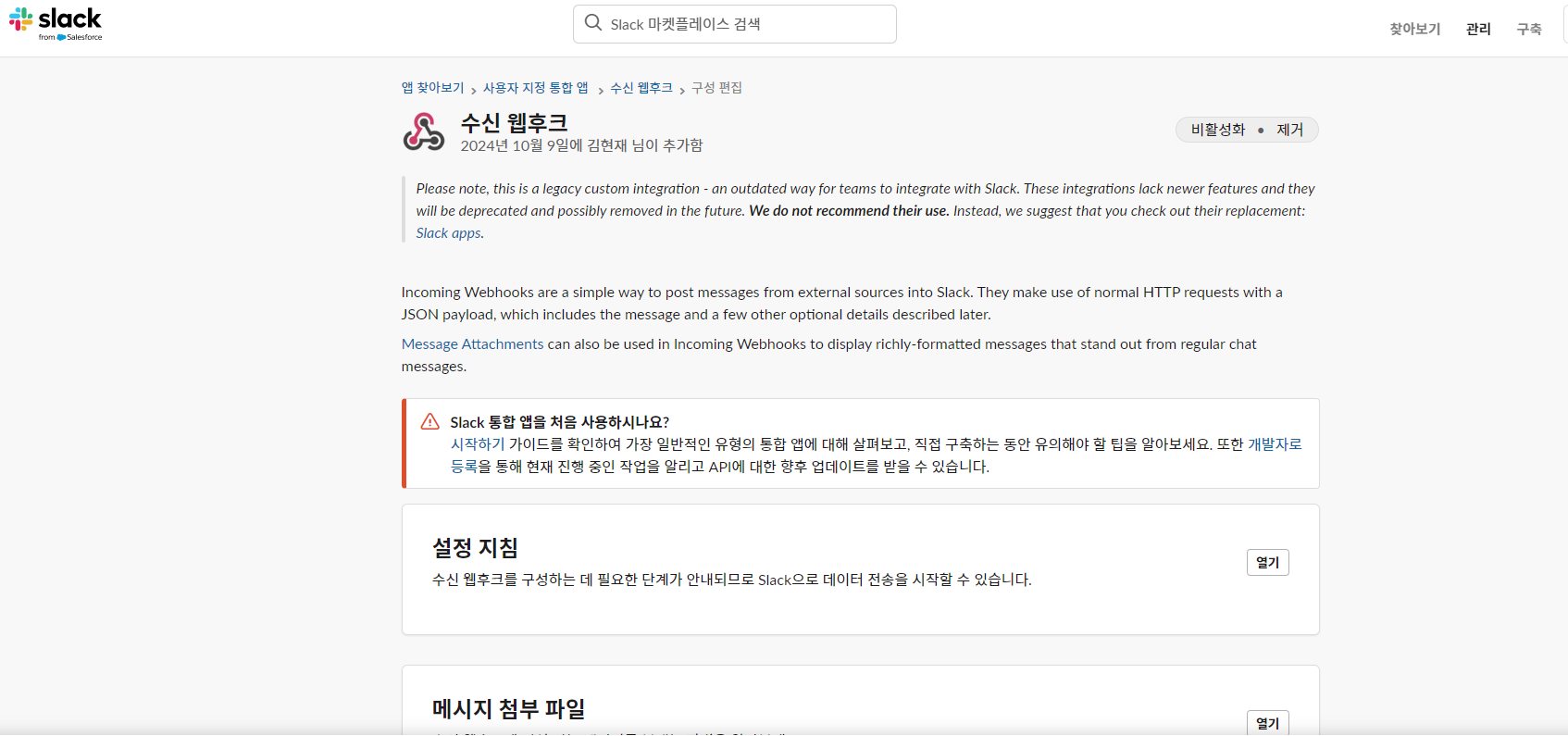

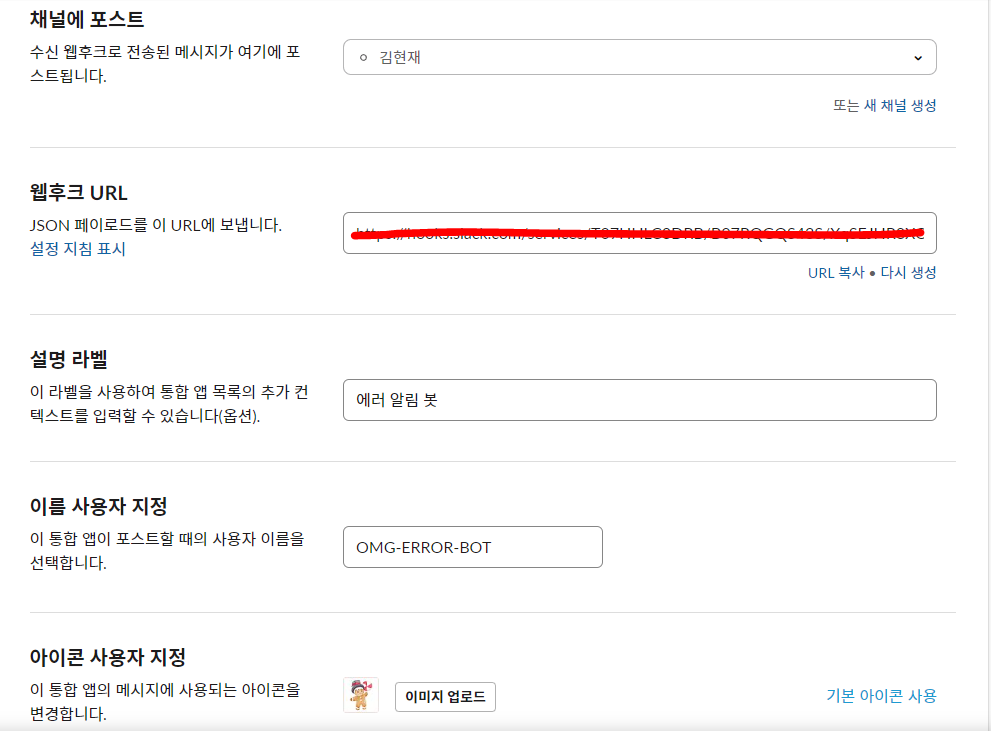

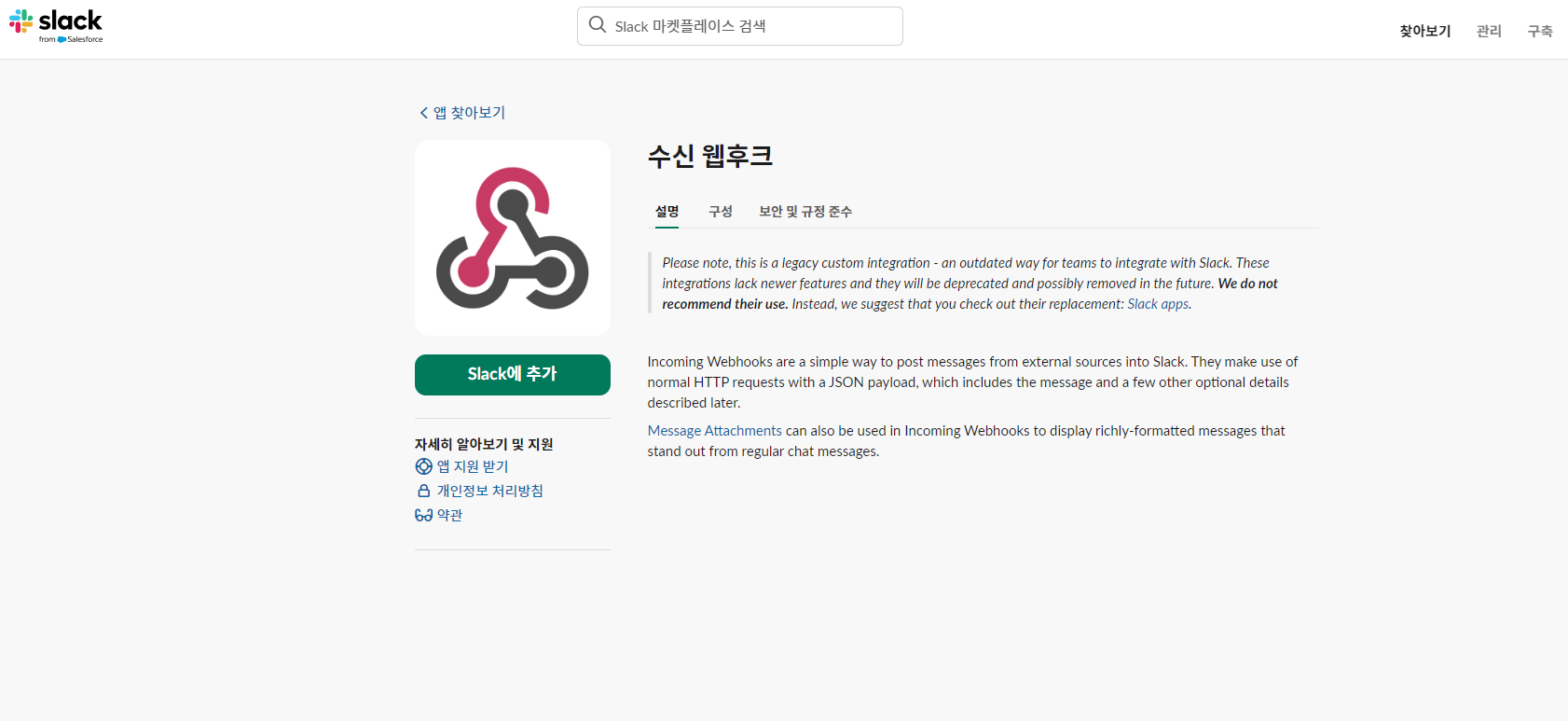

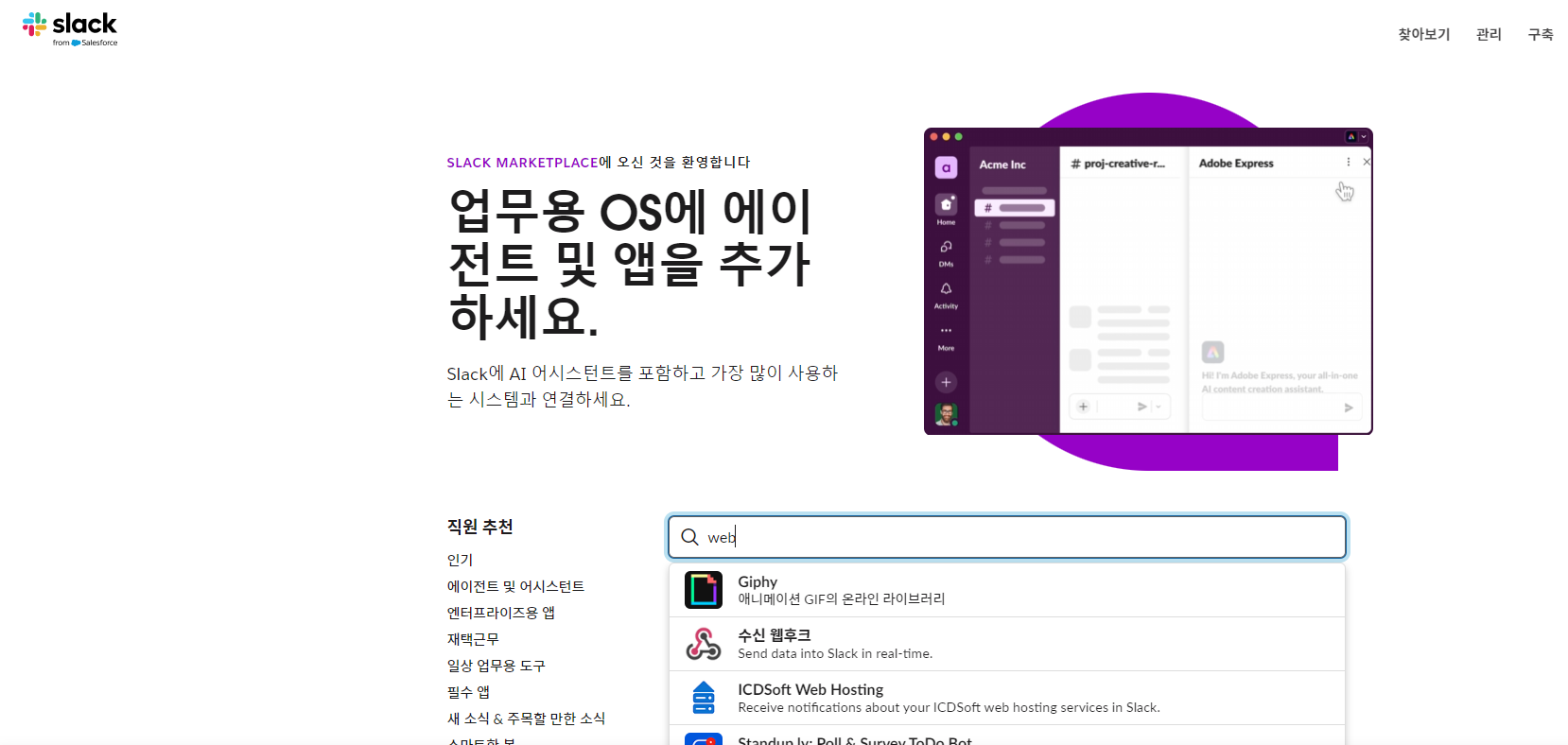

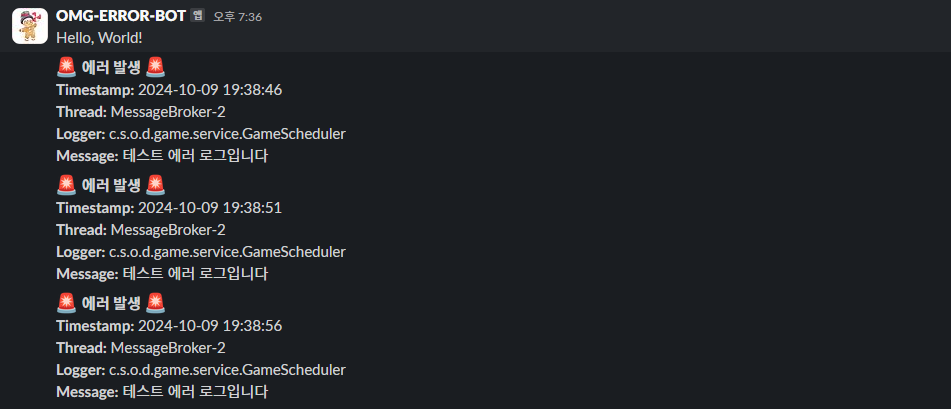

http output 부분은 slack 에러 수신 웹훅 메시징도 추가한 부분입니다.

Dockerfile



ARG ELK_VERSION

# https://www.docker.elastic.co/
FROM docker.elastic.co/logstash/logstash:${ELK_VERSION}

USER root

RUN apt-get update && apt-get install -y locales
RUN locale-gen en_US.UTF-8
ENV LANG en_US.UTF-8
ENV LANGUAGE en_US:en
ENV LC_ALL en_US.UTF-8

# Add your logstash plugins setup here
# Example: RUN logstash-plugin install logstash-filter-json
RUN logstash-plugin install logstash-output-http

COPY config/logstash.yml /usr/share/logstash/config/logstash.yml
COPY config/pipelines.yml /usr/share/logstash/config/pipelines.yml
COPY pipeline /usr/share/logstash/pipeline

USER logstash

CMD ["logstash", "-f", "/usr/share/logstash/pipeline/logstash.conf", "--config.reload.automatic"]

elasticsearch

elasticsearch.yml



## Default Elasticsearch configuration from Elasticsearch base image.
## https://github.com/elastic/elasticsearch/blob/master/distribution/docker/src/docker/config/elasticsearch.yml
#
cluster.name: "docker-cluster"
network.host: 0.0.0.0

## X-Pack settings
## see https://www.elastic.co/guide/en/elasticsearch/reference/current/setup-xpack.html
#
xpack.license.self_generated.type: trial
xpack.security.enabled: true
xpack.security.authc.token.enabled: true
xpack.monitoring.collection.enabled: true
discovery.type: single-node
index.refresh_interval: "1s"

Dockerfile


ARG ELK_VERSION

# https://www.docker.elastic.co/
FROM docker.elastic.co/elasticsearch/elasticsearch:${ELK_VERSION}

# Add your elasticsearch plugins setup here
# Example: RUN elasticsearch-plugin install analysis-icu

kibana



## Default Kibana configuration from Kibana base image.
## https://github.com/elastic/kibana/blob/master/src/dev/build/tasks/os_packages/docker_generator/templates/kibana_yml.template.js
#
server.name: kibana
server.host: "0"
elasticsearch.hosts: [ "http://elasticsearch:9200" ]
xpack.monitoring.ui.container.elasticsearch.enabled: true
xpack.security.encryptionKey: "${KIBANA_ENCRYPTION_KEY}"
xpack.encryptedSavedObjects.encryptionKey: "${KIBANA_ENCRYPTION_KEY}"
xpack.reporting.encryptionKey: "${KIBANA_ENCRYPTION_KEY}"

## X-Pack security credentials
elasticsearch.serviceAccountToken: "${KIBANA_SERVICE_TOKEN}"
elasticsearch.requestTimeout: 30000
elasticsearch.ssl.verificationMode: none

password로 인증하는 방법도 있고 encryption키 토큰으로 인증하는 방법도 있는데 전 더 선호되는 기술을 사용해봤습니다.

Dockerfile


ARG ELK_VERSION

# https://www.docker.elastic.co/
FROM docker.elastic.co/kibana/kibana:${ELK_VERSION}

# Add your kibana plugins setup here
# Example: RUN kibana-plugin install <name|url>

환경변수 .env


ELASTIC_USERNAME=elastic
ELASTIC_PASSWORD=ssafya206
SLACK_WEBHOOK_URL=https://hooks.slack.com/services/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

KIBANA_SERVICE_TOKEN=AAEAAWVsYXN0aWMva2liYW5hL2tpYmFuYS10b2tlbjp3cW02cFdSTlFsMlh5SDltakdzYjBn

이 환경변수 파일을 추가하는 방법도 아래 설명하겠습니다.

실행 방법

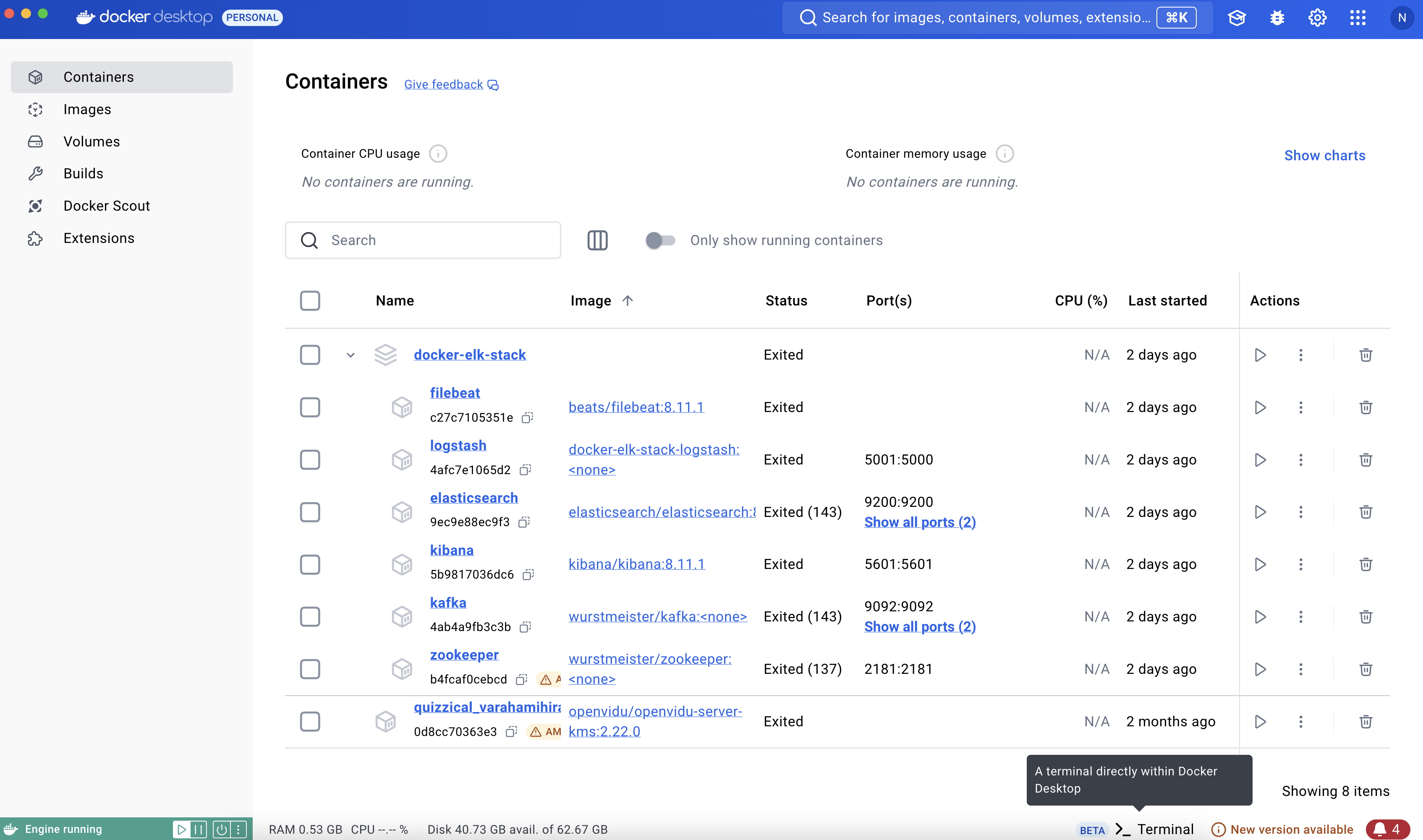

먼저 로컬에서 실행해봅시다. Docker Desktop을 실행해봅시다. 물론 터미널에서도 진행 가능하지만 처음 여러 도커 이미지를 띄우고 실행하며, 종료됐을 때 docker logs [컨테이너]로 로그 분석 및 각 컨테이터 터미널을 쉽게 접속하려면 도커 데스크탑을 추천합니다. 물론 리눅스 개발 환경이 더 익숙하신 분들은 터미널로 똑같이 진행하시면 됩니다.

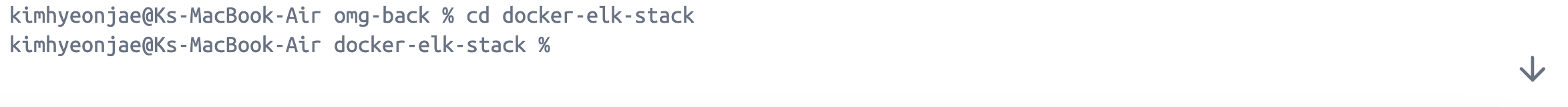

1. docker-elk-stack 이 있는 루트 디렉토리로 이동

2. docker로 실행

Elasticsearch만 먼저 시작합니다 docker-compose up -d elasticsearch
Elasticsearch가 완전히 시작될 때까지 기다립니다. 서비스 계정 토큰을 생성하고 .env 파일에 설정합니다. docker exec -it elasticsearch /bin/bash -c "bin/elasticsearch-service-tokens create elastic/kibana kibana-token"
나머지 서비스를 시작합니다 docker-compose up -d
docker ps로 실행중인 컨테이너 확인합니다 docker ps

실행 후 로그 확인

각각 잘 실행되었는지, 뭔가가 exited되면 왜 종료되었는지를 확인하기 위해 logs를 봐야할 때가 있습니다. 이때는

docker-compose logs filebeat
docker-compose logs kafka
docker-compose logs logstash
docker-compose logs elasticsearch
docker-compose logs kibana

다음 5개 순서대로 플로우가 흘러가니 문제가 생긴 컨테이너의 터미널로 가 실행하여 오류를 로그를 통해 해결할 수 있습니다.

카프카의 경우 토픽에 제대로 로그가 들어오는지를 확인해야 하는 경우가 있기 때문에 복잡한 명령어를 미리 적어두었습니다.

카프카 터미널 명령어 (서버의 경우 kafka:9092, 로컬의 경우 localhost:9092)

Kafka 컨테이너에 접속하기 : docker exec -it kafka /bin/bash
Kafka 스크립트 경로로 이동: 컨테이너에 접속한 후, Kafka 스크립트가 위치한 경로로 이동합니다. 일반적으로 Kafka의 스크립트는 /opt/kafka/bin에 위치합니다. : cd /opt/kafka
토픽 목록 확인: 이제 kafka-topics.sh 스크립트를 실행하여 현재 Kafka 클러스터의 토픽 목록을 확인할 수 있습니다. : ./bin/kafka-topics.sh --list --bootstrap-server localhost:9092 사진의 경우 바로 cd /opt/kafka/bin으로 이동해 진행한 모습
토픽 리스트 확인: ./bin/kafka-topics.sh --list --bootstrap-server kafka:9092
특정 토픽의 메시지 확인 (예: “OMG” 토픽): ./bin/kafka-console-consumer.sh --bootstrap-server kafka:9092 --topic OMG --from-beginning 이 명령어는 “OMG” 토픽의 모든 메시지를 처음부터 보여줍니다.
실시간으로 새로운 메시지만 보고 싶다면: ./bin/kafka-console-consumer.sh --bootstrap-server kafka:9092 --topic OMG
메시지와 함께 키, 타임스탬프 등을 보려면: ./bin/kafka-console-consumer.sh --bootstrap-server kafka:9092 --topic OMG --property print.key=true --property print.timestamp=true --from-beginning
특정 파티션의 메시지만 보려면 (예: 파티션 0): ./bin/kafka-console-consumer.sh --bootstrap-server kafka:9092 --topic OMG --partition 0 --from-beginning
메시지 생산을 테스트 : ./bin/kafka-console-producer.sh --bootstrap-server kafka:9092 --topic OMG

elastic 접속

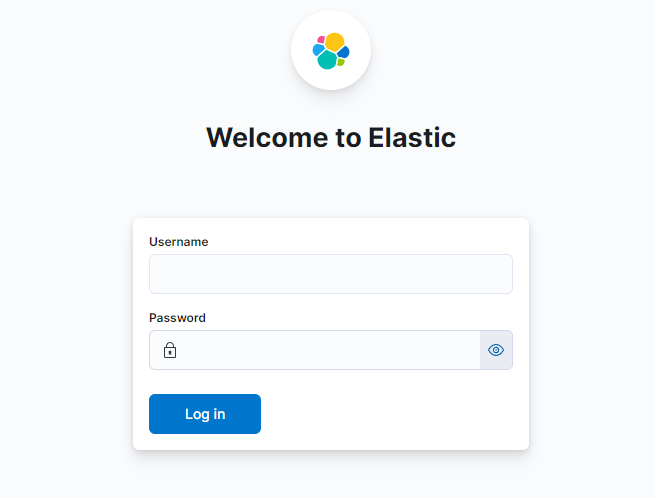

localhost:5601(http://localhost:5601/ ) 또는 도메인:5601(http://j11a206.p.ssafy.io:5601/ )로 접속합니다 이때 저희가 설정한 ELASTIC_USERNAME과 ELASTIC_PASSWORD로 로그인 합니다. https 면 접속이 안되니까 주의!

인덱스 생성

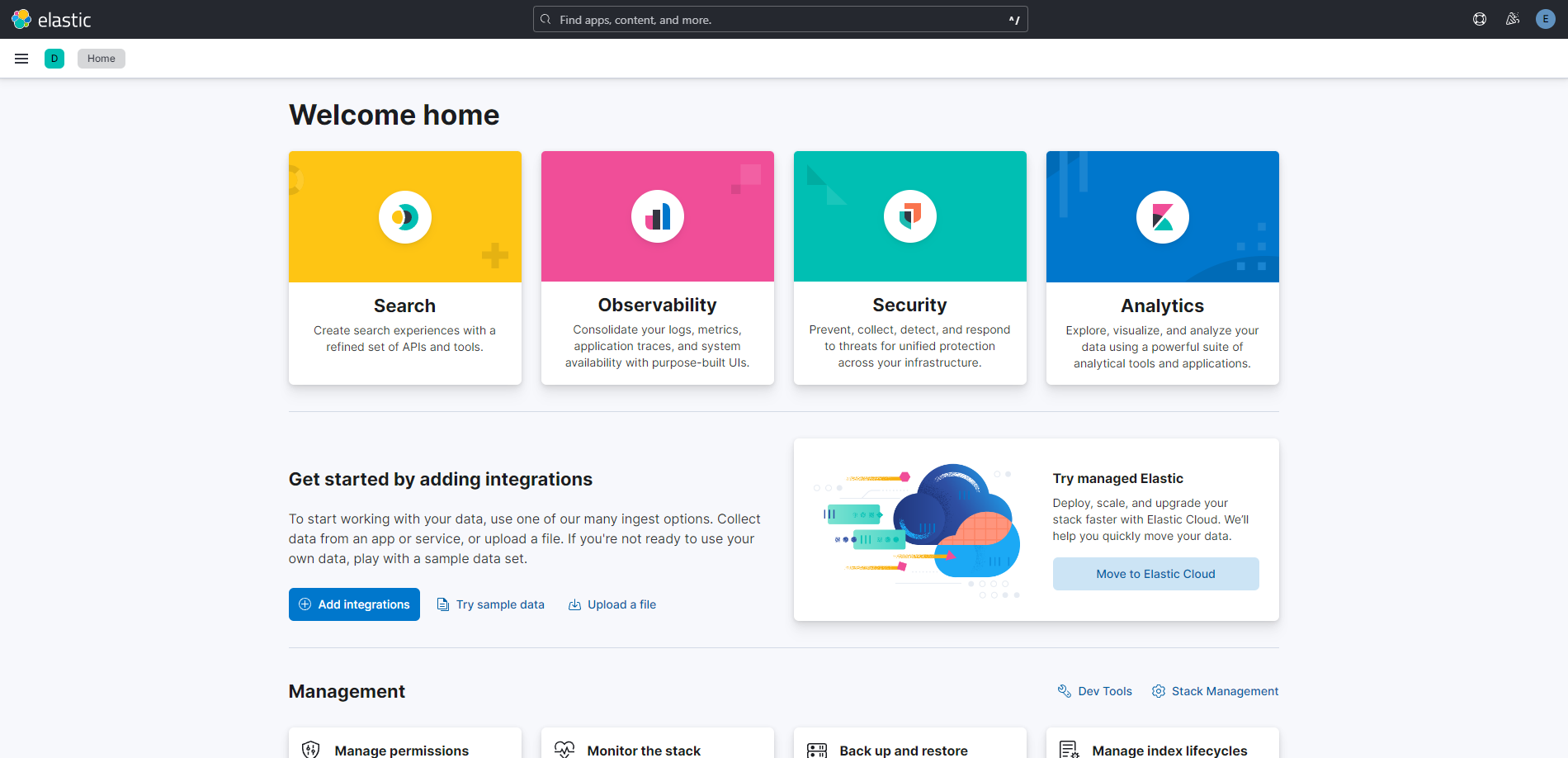

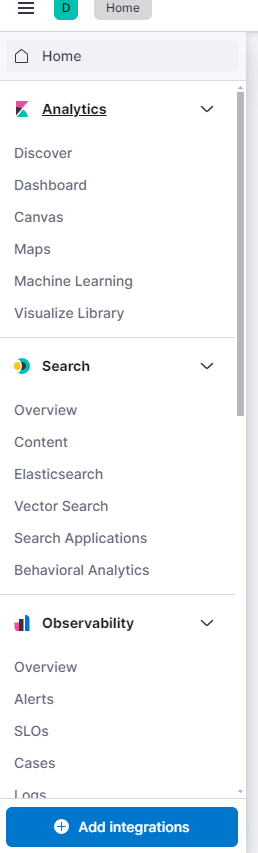

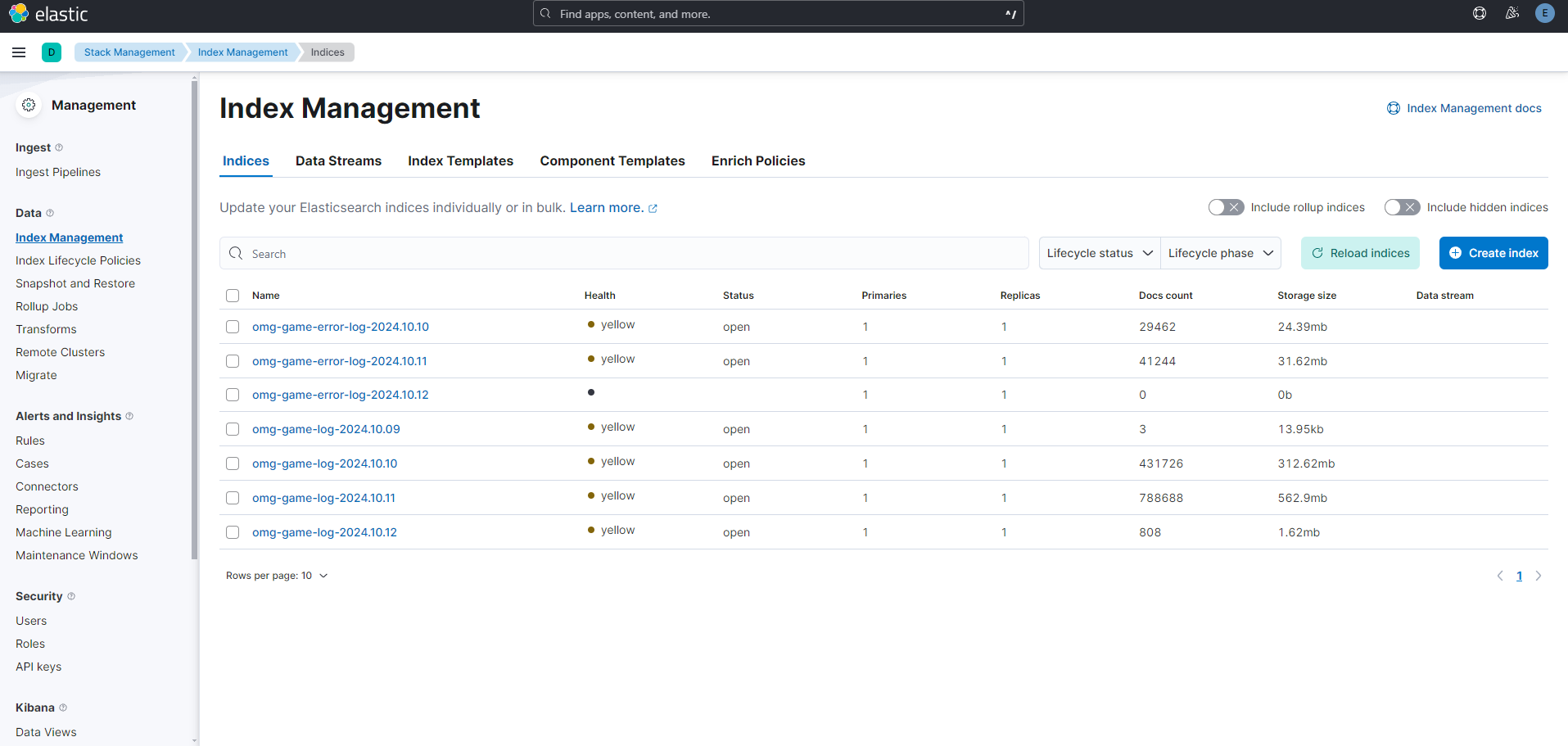

좌측 탭에서 맨 아래 Stack Management로 들어간다. 이후 다시 좌측 탭을 보면 여러 카테고리가 변경되는데 여기서 Index Management로 들어간다.

아마 아무것도 없고 새로 생성해야할텐데 이미 로그를 생성할 때 logstash의 output에서 index => "omg-game-error-log-%{+YYYY.MM.dd}",
index => "omg-game-log-%{+YYYY.MM.dd}"

와 같이 인덱스를 지정했으므로 해당 인덱스를 적어준다. 둘 다 포함하기 위해 omg-game*과 같이 적어주었다.

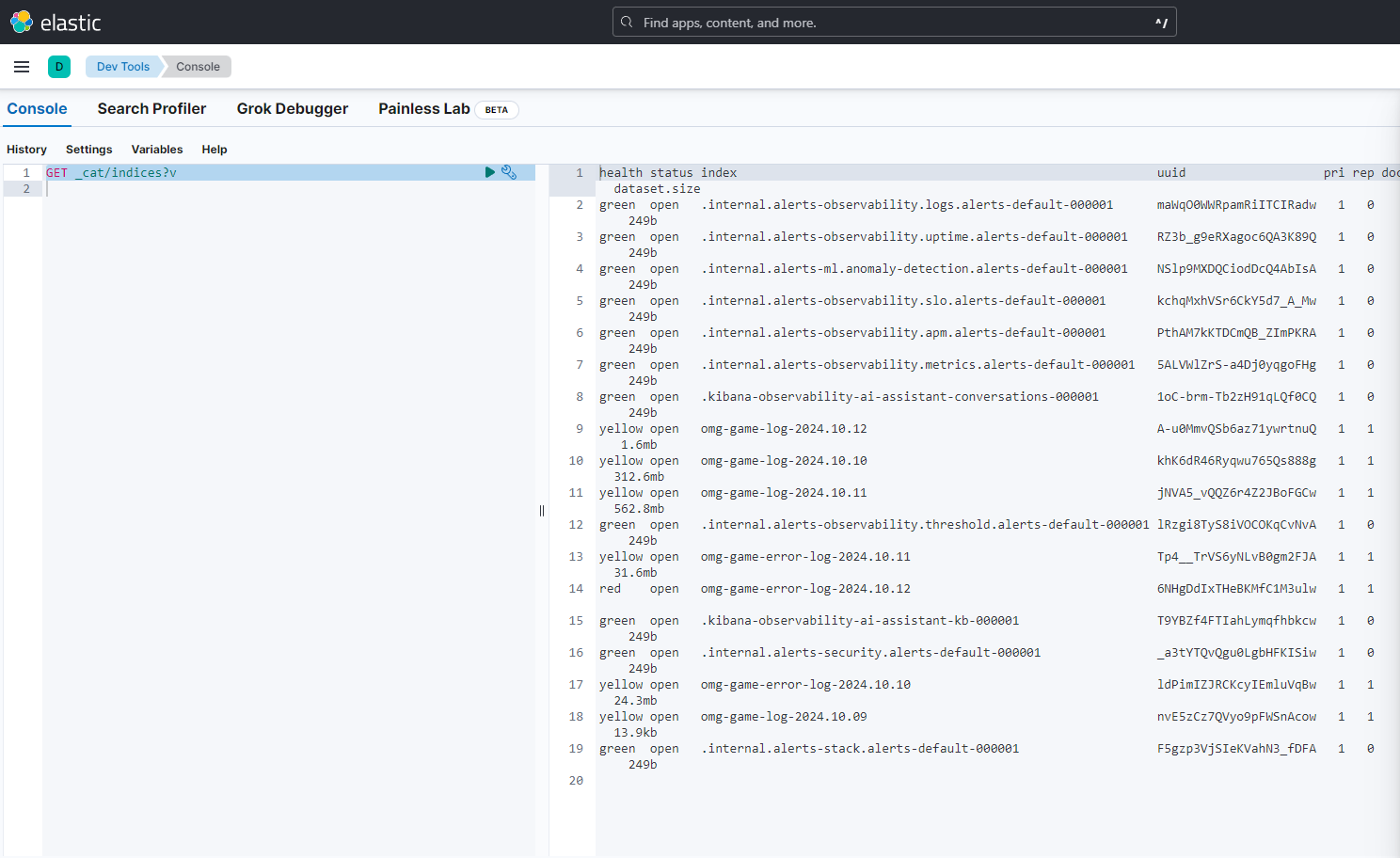

만약 인덱스를 모르겠으면 에서 Dev Tools로 들어가 간단한 콘솔문으로 인덱스를 모두 출력해볼 수 있다. GET _cat/indices?v

로그 분석

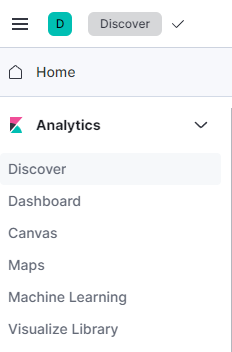

이제 로그를 확인해 볼 차례다. 결국 이 단계를 위해 모든 과정을 거친것이다. Discover에 들어간다. 이런식으로 분석 페이지 및 로그 내용이 나온다. 우리 서비스를 많이 이용했는지 로그데이터가 130만건이 쌓였다.

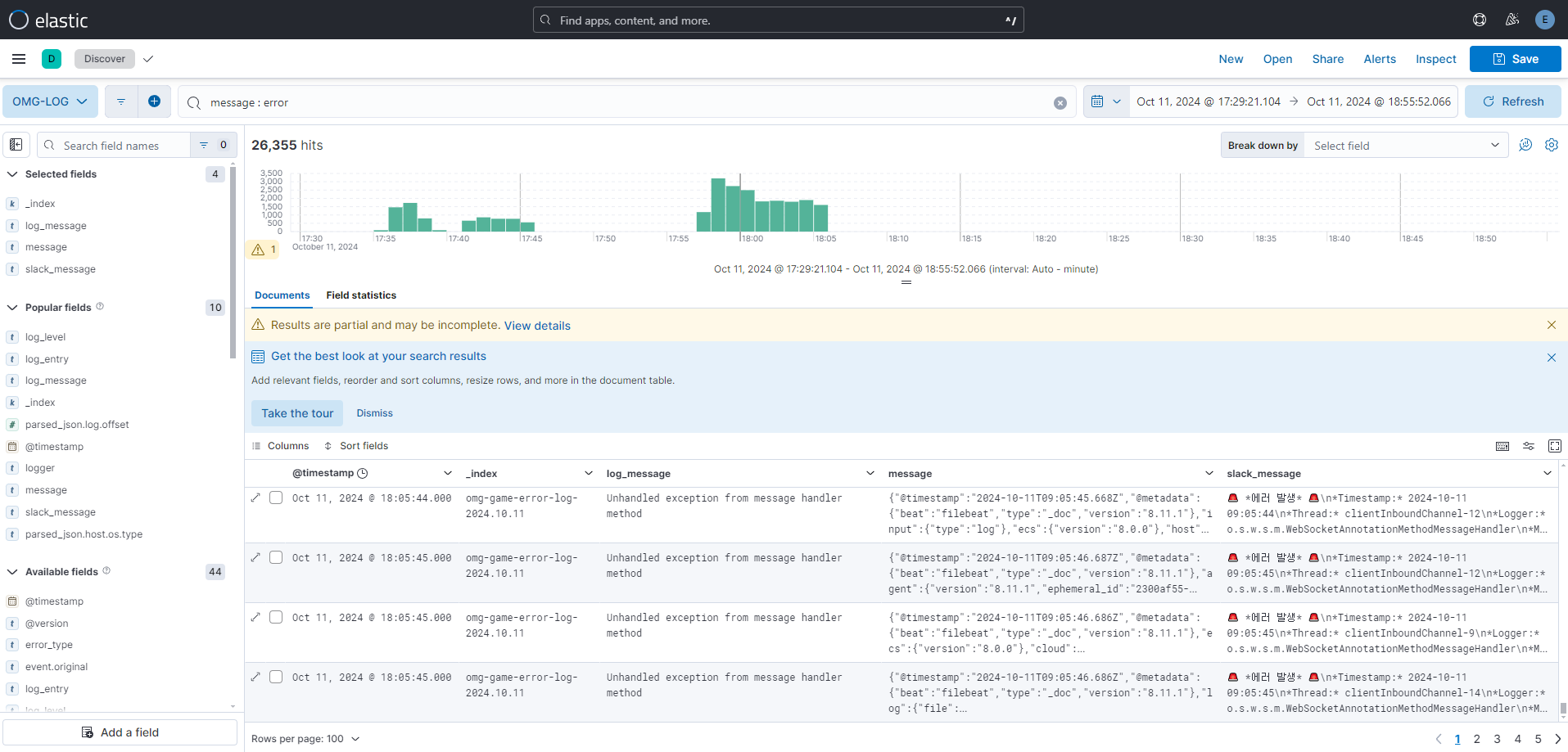

어떤 로그가 있는지 보도록 해보자. 일단 우측상단 시간을 통해 원하는 시간대를 설정한다. 이런식으로 설정을 한 뒤 원하는 조건을 걸어보자. message 중 에러가 있는걸 보도록 하자. 이렇게 message : error과 같이 필터를 걸어주면 원하는 로그 데이터만 볼 수 있다. 분석해보니 웹소켓 연결을 계속 시도하면서 에러가 발생했음을 알 수 있다. 이렇게 특정 에러를 분석하고 바로 대응할 수 있다.

이에 특정 에러를 감지하여 수신 웹후크 앱을 통해 Slack으로 에러메시지를 실시간 전송하도록 추가했다. 먼저 슬랙을 통해 자동화 앱을 선택한다. 우측 상단 Slack 마켓플레이스를 선택한다. 찾아보기에서 web을 검색해 수신 웹후크를 선택. 이후 사용자화 한 뒤 사용

생성된 웹후크 URL은 .env에 추가하면된다.

결과 화면은 다음과 같다.

프로젝트

ELK docker kafka

This post is licensed under CC BY 4.0 by the author.

ELK 스택 파이프라인

올바른 ELK stack + Kafka 흐름

application.yml

docker-compose.yml

Filebeat

filebeat.yml

Kafka

logstash

logstash.yml

pipelines.yml

logstash.conf

Dockerfile

elasticsearch

elasticsearch.yml

Dockerfile

kibana

Dockerfile

환경변수 .env

실행 방법

1. docker-elk-stack 이 있는 루트 디렉토리로 이동

2. docker로 실행

실행 후 로그 확인

카프카 터미널 명령어 (서버의 경우 kafka:9092, 로컬의 경우 localhost:9092)

elastic 접속

인덱스 생성

로그 분석

Trending Tags
